AB型浓相气力输送泵

AB型

直接联系

常州市科健电力设备有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

科健

型号：

AB型

关注度：

2551

范围（量程或细度）：

应用行业：

适用于电厂粉煤灰、炉底渣、石灰石粉及水泥、水泥生料矿粉、粮食等粉粒状物料的输送。

产品介绍

AB型浓相气力输送泵系列为引进瑞典菲达公司．澳大利亚AB公司先进技术。适用于电厂粉煤灰、炉底渣、石灰石粉及水泥、水泥生料矿粉、粮食等粉粒状物料的输送。
　　AB型浓相气力输送泵与同类产品及机械辅送相比较，具有以下优点。
　　1、灰气比(混合比)高, 输灰营长度在200米内可达1.40—50以上。
　　2、工作压力低(一般在0.1—o.2MPa)流速低。在提高输送效率的同时，有效地减少了管道的磨损降低了压缩空气耗量。
　　3、自动化程度高, 操作简单灵活，利用PLC控制对整个输送过程实行全自动控制。
　　4、关键部件，如进料阀、泵体、控制元件等寿命长，且按通用规范设计、互换性、通用性强。料位计、压力变送器、电磁阀等主要元器件都采用顶尖品牌。
　　5、输送管路布置灵活，能方便地实行集中、分散、太高度、长距离输送。
　　6、由于在密封管道中输送物料，可严格保证物料品质, 使其不受潮、无粉尘污染、不受各种气候影响、有利于生产和环境保护。

主要技术参数及外形尺寸

(一)主要技术参数：

型号主要参数	AB0.4	AB0.6	AB1.0	AB1.5	AB2.0	AB2.5	AB3.0	AB4.0	AB5.0
泵体内径（mm）	800	800	1000	1200	1400	1400	1600	1600	2000
总容积（m3）	0.4	0.6	1.0	1.5	2.0	2.5	3.0	4.0	5.0
配用输送管径（mm）	DN80			DN100-125			DN100-150
使用温度（℃）	－19≤t≤250工作温度超过150℃为特殊要求,客户另行说明
**输送距离（m）	一般1000(为折合当量距离,输送距离远,输送能力相应降低)输送能力以当量距离500m及粉体比重1.0为参考值
**设计压力（MPa）	0.78
主要材料	Q235-B或用户要求

(二)设备外形尺寸及接口尺寸（mm）

型号代号	AB0.4	AB0.6	AB1.0	AB1.5	AB2.0	AB2.5	AB3.0	AB4.0	AB5.0
A	Ø812	Ø812	Ø1016	Ø1216	Ø1416	Ø1416	Ø1620	Ø1820	Ø2028
B	Ø820	Ø820	Ø1150	Ø1350	Ø1550	Ø1550	Ø1600	Ø1800	Ø2000
H	1680	2060	2325	2660	2770	3000	3080	3290	4100
H1	1660	2040	2270	2565	2680	2910	3000	3200	3450
H2	1360	1360	1590	1885	2045	2215	2320	2520	2770
H3	1350	1350	1350	1350	1350	1580	1580	1580	1580
R	360	360	385	430	450	450	500	600	550
a	DN200.PN1.0
b	DN80	DN80	DN100	DN100	DN100	DN100	DN100	DN100	DN125
c	DN40	DN40	DN40	DN40	DN50	DN50	DN50	DN50	DN50
d	DN40	DN40	DN40	DN40	DN80	DN80	DN80	DN80	DN80

表内为理论尺寸，不含制造及安装允差，本公司对产品有权进行外形尺寸优化设计，以产品出安装图为准。图示所有法兰均为PN1.0标准。

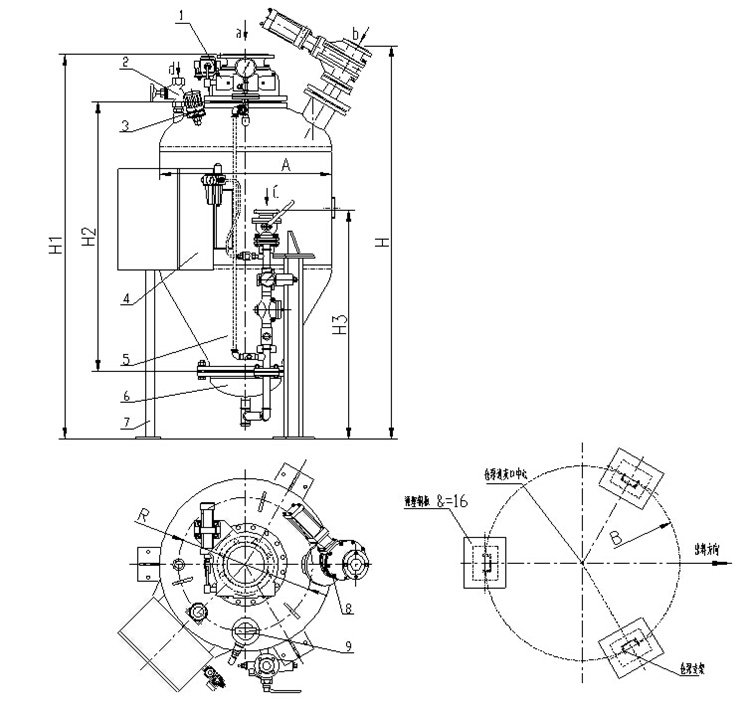

AB型浓相气力输送泵图纸

1.进料阀 2.排气阀 3.料位计 4.就地控制箱 5.发送器本体 6.气化装置 7.支架 8.出料阀 9.压力表
