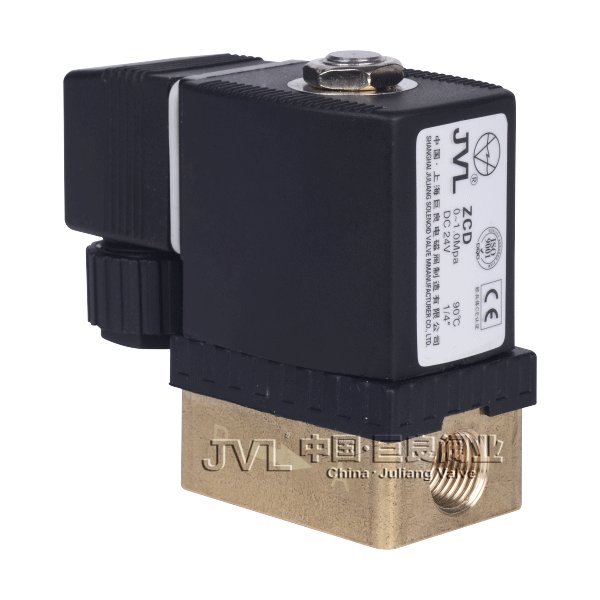

ZCD
直接联系
上海巨良电磁阀制造有限公司.
面议
ZCD
3621
--
口径：DN1~20mm
特点：**配套、品质优良、推荐产品
| 技术参数 | |
| 公称通径 | DN1~20mm |
| 连接方式 | 内螺纹 |
| 工作原理 | 直动活塞式 |
| 阀体材质 | 黄铜、不锈钢 |
| 密封材质 | 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询 |
| 适用介质 | 蒸汽、液体、气体、油品及真空等 |
| 介质温度 | W1：-20℃~80℃ W2：-20℃~130℃ |
| 环境温度 | 标准：-20~60℃ |
| 安装方式 | 水平安装 线圈垂直向上（其他方式请咨询） |
| 防护等级 | 铁壳型:IP54 塑封型：IP65 浇封防爆型:IP65 防爆型:IP54 |
| 备注：特殊工况要求亦可根据客户实际情况设计制造。 | |
| 选型说明 |
| 阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。 |
| 流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目） |
| 直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。 |
| 请您在设计控制方案中优先选择常闭型 |
| 如需防爆电磁阀、真空电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 |
| 电源参数 | ||||
| 电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V |
| 额定 | J3 | AC22VA | DC18W | |
| J7 | AC19VA | DC29W | ||
| 功率 | J8 | AC40VA | DC37W | |
| 电压偏差 | ±10% | |||
| 电气连接 | 普通型:标准接线盒 | |||
| 防爆型:标配M14x1.5内螺纹,内置接线盒 | ||||
| 产品功能选型 | ||
| 符号 | 功能名称 | 功能内容 |
| B | 防爆型 | 防爆等级dⅡBT4 |
| 略 | 常闭 | 通电阀开、断电阀关 |
| K | 常开 | 通电阀关、断电阀开 |
| 备注 | 防爆合格证编号 | GYB12.1474X |
| 生产许可证编号 | XK06-014-01624 | |
