ZSQP、M、Q气动活塞式切断阀

口径：15~200mm
特点：快开

阀体


形式	直通铸造球型阀、三通铸造球型阀
公称通径	15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230-450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作温度	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

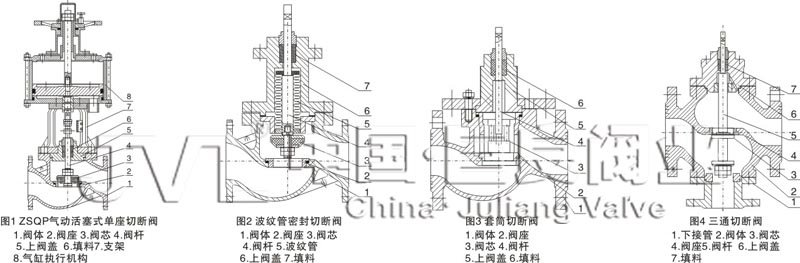

阀芯型式	单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀蕊（三通）
流量特性	快开
材料	不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

阀作用形式

单作用执行机构：气关式(B)-失气时阀位开(FO)；气开式(K)一失气时阀位关(FC)

附件
电磁阀、空气过滤减压器、保位阀、行程开关等

额定流量系数Kv、额定行程、泄漏量、允许压差
公称通径DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	单座、三通	5	8	12	17	29	43	70	110	165	275	440	600
流量系数Kv	套筒	-	-	12	17	29	43	70	110	165	275	440	600
额定行程L（mm）		8				12		20		25	40
泄漏量L/H	硬密封	单座：0.01%x阀额定容量；套筒：0.5%x阀额定容量
泄漏量L/H	软密封	VI级
允许压差（bar）	单座、三通	64	60.9	29.1	18.5	21.8	13.3	15.2	9.9	6.2	6	6.9	3.9
允许压差（bar）	套筒	64
备注：对于波纹管密封调节阀，**允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar.

ZSQP、M、Q气动活塞式切断阀，由气动活塞执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
