Q641F46
直接联系
精欧控制阀门有限公司
上海
1万元以下
精欧GEROYAL
Q641F46
686
0～90°
气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀、衬四氟气动球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备*理想的选择之一。气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀、衬四氟气动球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
| 公称通径DN(mm) | 15～300 |
|---|---|
| 公称压力(MPa) | PN1.0、1.6 MPa |
| 阀体形式 | 两段式阀体(浮动球体、固定球体) |
| 连接形式 | 法兰式 |
| 阀芯形式 | "O"型球形阀芯 |
| 密封填料 | 聚四氟乙烯(PTFE) |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量Q | 软密封：零泄漏 |
| 适用温度 | PTFE≤180℃ |
| 基本误差 | 带定位器：小于全行程的±2% |
| 死区 | 带定位器：小于全行程的2% |
| 可调范围 | 250：1 |
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 |

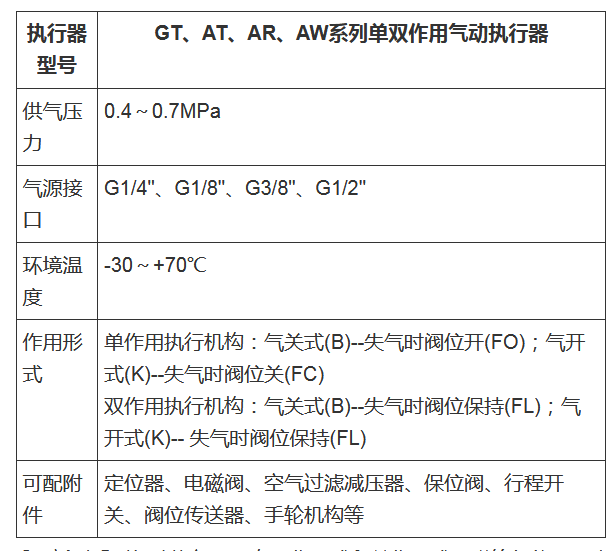

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
| 阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
