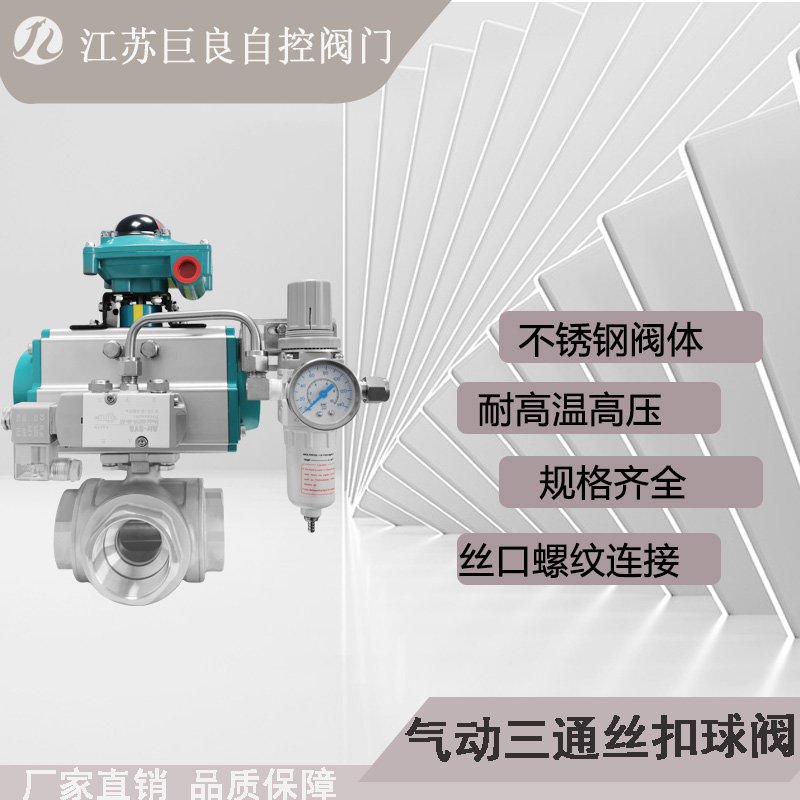

气动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通(如流向图L型)。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

双作用气动三通球阀

气动三通球阀打开:2口进气、4口排气，推动两活塞分开向两边气动三通球阀原理图移动，输出轴逆时针方向转动

气动三通球阀关闭:4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

单作用气动三通球阀

气动三通球阀打开:2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动

气动三通球阀关闭:失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动

折叠

流向图

三通球阀L型流向图

气动三通球阀L型流向图

三通球阀T型流向图

三通球阀T型流向图

技术参数

折叠
