Z41W

直接联系

上海兰高阀门有限公司

产品规格型号
参考报价:

面议

型号:

Z41W

关注度:

1789

产品介绍

产品概述


型号:Z41W
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
适用介质:硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

产品特点


1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
9、形体简单 , 结构长度短,制造工艺性好,适用范围广。
10、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料、密封可靠、操作轻便灵活。

缺点:外形尺寸和开启高度较大,需有较大的安装空间,在开启过程中,密封面间有相对磨损,故密封面易被擦伤,闸阀一般有两个密封面,给加工,研磨和维修增加了难度。

性能参数


不锈钢电动闸阀        不锈钢气动闸阀



主要零件材质:

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304
           Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

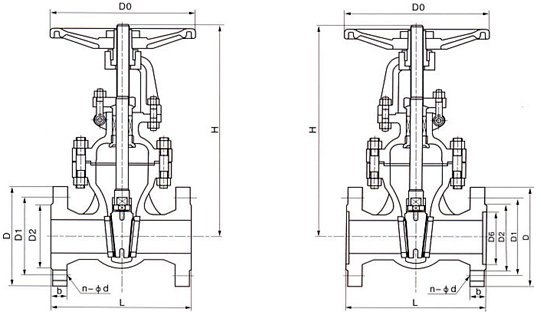

不锈钢闸阀结构图:




不锈钢闸阀结构图




不锈钢闸阀外形尺寸表Z41W-16

型号

公称通径

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

D0

Z41W.

15

130

95

65

45

14-2

44

170

120

20

150

105

75

55

14-2

44

200

120

25

160

115

85

65

14-2

44

215

140

32

180

135

100

78

16-2

48

260

160

40

200

145

110

85

16-3

48

290

200

50

250

160

125

100

16-3

48

345

220

65

265

180

145

120

18-3

48

360

240

80

280

195

160

135

20-3

88

385

280

100

300

215

180

155

20-3

88

430

300

125

325

245

210

185

22-3

88

520

320

150

350

280

240

210

24-3

8-23

610

350

200

400

335

295

265

26-3

12-23

765

400

250

450

405

355

320

30-3

12-25

895

450

300

500

460

410

375

30-4

12-25

1145

500

350

550

520

470

435

34-4

16-25

1200

550

400

600

580

525

485

36-4

16-30

1400

600

450

650

640

585

545

40-4

20-30

1500

650

500

700

705

650

608

44-4

20-34

1630

700

600

800

840

770

718

48-5

20-41

1830

750


闸阀故障处理:




1、盘根渗漏,处理方法:用扳手对称调整盘根压盖螺母。若调整无效或盘根渗漏严重,则需要加盘根或更换盘根。具体按更换盘根操作步骤进行。

2、阀门开不动,是由于阀门长期关闭锈死。处理方法是:在阀杆和填料处涂上柴油或润滑油,并用敲打的方法,是阀杆与盖母之间产生微小的间隙,如仍打不开,可用扳手或管钳轻轻转动手轮。

3、阀门能开动,且开关困难。处理办法:(1)阀门盘根过紧,对称松盘根螺母(但确保不渗漏)。(2)阀门盘根压盖与丝杠生锈或结垢,松掉压盖螺母,在丝杠与压盖之间除去污垢涂上润滑油,并取出旧的盘根,清干净内部污垢加入新的盘根。

4、阀门闸板脱落,症状:手轮特别轻,开关很灵活,管线憋压,闸板与丝杠结和面磨损,丝杠挂不住阀板造成阀板脱落。处理方法:卸掉阀门中部法兰螺栓,开启阀门取出阀门上半部分,拿出阀板看他的阀板丝杠的结和面是否完好,如损坏需更换阀板和丝杠,或者阀门。
