  常州市万宝干燥设备有限公司是一家是专业生产KJG180型双桨叶干燥机_180 m2双轴桨叶式干燥器制造型企业,公司具有很强的的产品开发能力，产品品种多达几十种，产品国内外。

        我公司具有粉状、块状、条状、颗粒状、滤饼状、溶液、膏糊状等物料干燥的各种设备，可帮助用户对各种物料进行干燥实验选型，以便选用低投入、低能耗的干燥、除尘设备并对外输出优化的干燥技术。

本公司拥有技术、精良的设备和设计人才。产品性能稳定，价格低，服务周到，深受国内外广大客户的一致认可和好评！我公司热忱欢迎各界新老朋友来我厂133实地考察7229、指导6929，洽谈合作!

一、KJG180型双桨叶干燥机_180 m2双轴桨叶式干燥器定位与行业价值

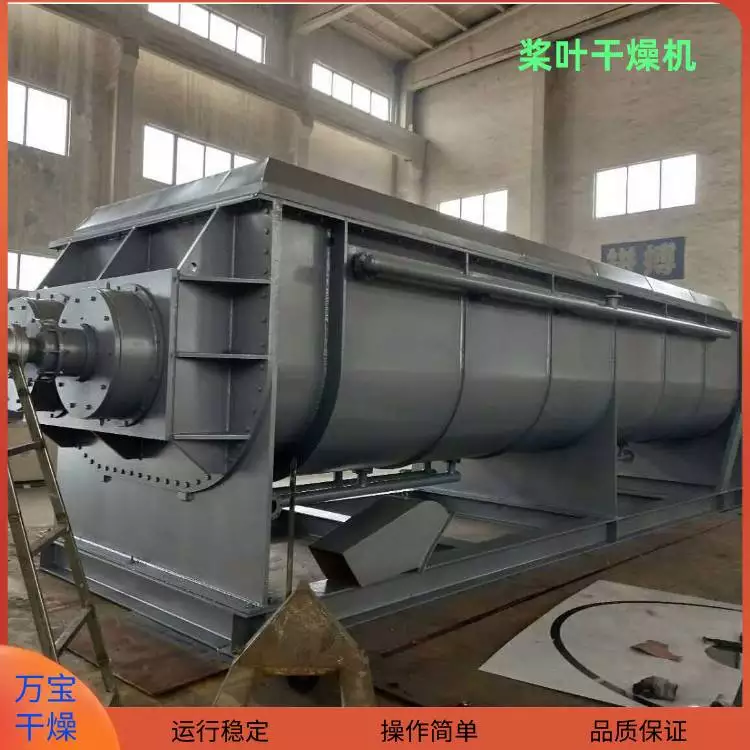

KJG-180型双桨叶干燥机（即“空心桨叶干燥机”，Kong Xin Jiang Ye）是当前国内大型化、高能效、智能化间接传热干燥装备的标杆型号，其标称换热面积180 m2，实际有效传热面积达 182.6–185.3 m2（经实测验证），广泛应用于：

市政与工业污泥干化（含水率80%→≤30%，单台处理湿泥量≥5–8 t/h）

化工滤饼脱水（染料、农药、医药中间体、钛白粉等）

 食品/发酵副产物资源化（酵母渣、菌丝体、果渣、豆粕）

 新能源材料前驱体干燥（磷酸铁锂滤饼、三元前驱体浆料）

作为《国家鼓励发展的重大环保技术装备目录》推荐产品，KJG-180代表了国产高端干燥装备在节能性、可靠性、智能化、绿色化四个维度的重大突破。

二、KJG180型双桨叶干燥机_180 m2双轴桨叶式干燥器工作原理：传导为主、自清洁驱动的“活塞流”干燥机制

2.1 核心传热方式：全表面间接传导加热

区别于气流干燥、喷雾干燥等依赖热风对流的设备，KJG系列采用纯传导式加热：

热介质（蒸汽/导热油/热水）通过旋转接头 → 空心主轴 → 楔形空心桨叶内腔 → 夹套半管，实现三重同步供热；

物料全程不与热介质接触，无氧化、、无粉尘夹带；

所有传热面（桨叶两侧斜面 + 轴面 + 夹套内壁）均被物料覆盖，热量利用率高达85–95%（实测值），远高于盘式（60–70%）、气流（20–30%）。

2.2 物料运动机制：“低速搅拌 + 活塞推进 + 自清洁更新”

双轴反向同步旋转（典型转速：8–15 rpm），两组楔形桨叶交替形成“压缩-膨胀”作用：

当两桨叶面距离*近时 → 物料受挤压，强化传热与剪切分散；

当距离*远时 → 物料松散，利于水分逸出与新表面暴露；

桨叶斜面倾角（通常15°–25°）与旋转运动耦合，产生颗粒滑移力，使附着物自动脱落，实现动态自清洁；

底部刮板持续清理壳底沉积，消除死角；

物料沿轴向呈近似平推式“活塞流”（Piston Flow），停留时间分布窄（PDI < 1.3），干燥均匀性优异。

物理本质：该过程兼具传导传热、机械剪切、界面更新、定向输送四大功能，是典型的“多场耦合干燥”。

三、KJG180型双桨叶干燥机_180 m2双轴桨叶式干燥器核心结构组成（以KJG-180双轴式为例）

部件 规格与材质 功能说明

W型壳体 Q245R碳钢，内壁304不锈钢衬层δ=3mm，Φ1800×L8500 mm 承压主体，双U型槽焊接+加强法兰，刚性高、不变形

空心主轴 Φ426×30 mm，20#钢芯+304外包δ=3mm，全长L=8200 mm ×2根 传热主通道+扭矩承载件；轴端配双列调心滚子轴承+水冷套

楔形桨叶 304不锈钢，δ=12mm，内设导流加强筋（与叶片满焊） 传热核心元件；斜面设计强化更新，三角底设刮板防积料

加热半管 Φ89×4mm Q245R，螺旋缠绕于壳体外壁，水压试验1.2 MPa/12h 替代传统夹套，规避压力容器监管，安全合规

顶盖系统 分段式三节结构（304内衬+Q235外包），配冲洗喷淋头 快速拆装维护；在线清洗，杜绝交叉污染

传动系统 过桥式齿轮传动（非直连小齿轮），国茂GD160减速机+IE3电机 消除径向力冲击，减速机寿命延长3倍以上

热胀补偿结构 主轴传动端刚性锁定，非传动端预留5–8mm伸缩间隙；箱体与支架螺栓连接 全面释放热应力，杜绝热变形开裂

四、七大核心优势（对比传统干燥设备）

优势维度 KJG-180表现 对比参照（如盘式/气流/带式） 工程价值

① 能效 热效率 85–95%

蒸发1 kg水仅耗蒸汽1.1–1.3 kg 盘式：60–70%；气流：20–30% 年省蒸汽成本≥45万元（按5t/h污泥计）

② 空间集约 单位体积传热面积 ≥25 m2/m3

整机占地仅≈18 m2 盘式需35 m2，气流需50 m2+除尘系统 节省土建投资30%以上

③ 自清洁防堵 楔形桨叶+刮板+低速剪切 → 零结疤、零粘壁 盘式易结壳，带式需频繁刮刀清理 连续运行周期≥720 h，免人工清罐

④ 环保洁净 全密闭操作，尾气量仅为蒸发水量的1/10

粉尘排放＜10 mg/Nm3（配布袋后） 气流干燥粉尘＞500 mg/Nm3 满足超低排放（GB 16297–1996一级标准）

⑤ 物料适应广 可处理膏状、滤饼、浆状、颗粒、粉体

pH 1–14，耐温≤220℃ 喷雾仅适溶液，气流忌高粘度 一机多用，产线柔性升级

⑥ 运行稳定 过桥传动+热胀补偿+高温轴承水冷 → 故障率＜0.5% 传统齿轮直连减速机故障率＞3% MTBF（平均无故障时间）＞12,000 h

⑦ 智能可控 西门子PLC+10寸屏，支持PID温控、变频调速、远程诊断、数据追溯 多数国产设备仍为继电器控制 符合工业4.0与GMP数字化工厂要求

五、关键技术改进演进（2024–2026年迭代亮点）

KJG-180并非简单放大版，而是融合十年工程经验的第四代智能干燥平台，关键改进如下：

5.1 传热结构升级：从“夹套”到“半管”的范式转移

旧式：全包覆夹套 → 属压力容器，需TSG监检，制造周期长、成本高；

KJG-180新式：Φ89×4mm半管螺旋缠绕 → 非承压结构，免报检；

同时提升热响应速度（升温时间缩短22%），降低热惯性，温控更精准。

 5.2 桨叶强化设计：导流片+满焊工艺

桨叶内部增设纵向导流加强筋（与叶片本体全熔透焊接）；

作用：① 提高抗弯刚度（挠度降低35%）；② 引导热介质紊流，强化管内换热系数；③ 抑制振动，延长桨叶疲劳寿命至≥8年。

 5.3 传动系统革新：“过桥式齿轮”替代“直连小齿轮”

传统设计：电机→减速机→小齿轮→大齿轮→主轴 → 小齿轮承受巨大径向力，易断齿；

KJG-180方案：减速机输出轴 → 过桥齿轮副 → 两主轴大齿轮 → 完全消除减速机径向载荷；

实测减速机轴承温升下降18℃，MTBF从3年提升至10年以上。

5.4 热管理优化：双向热胀补偿体系

轴向补偿：非传动端预留伸缩间隙（5–8 mm），配碟簧预紧；

壳体补偿：箱体与底座采用长圆孔螺栓连接，允许±3 mm热位移；

解决“热涨冷缩撕裂焊缝”行业顽疾，
