负压抽吸机

直接联系

盐城市吉腾达建材设备有限公司

江苏

产品规格型号

参考报价：

面议

关注度：

5774

范围（量程或细度）：

应用行业：

本产品广泛应用于建材(水泥、粉煤灰、矿粉)、粮食、化工、电力、燃料、冶金等行业的粉粒状物料的卸料作业与库场清理左右。

典型用户：

本产品广泛应用于建材(水泥、粉煤灰、矿粉)、粮食、化工、电力、燃料、冶金等行业的粉粒状物料的卸料作业与库场清理左右。

产品介绍

详细说明：

库,棚,船内粉体物料负压抽吸机是我公司对国内外同类产品先进技术经改进设计而成，本机采用罗茨真空泵作为负压抽吸动力，采用自然沉降、旋风、过滤等组合分离及布袋除尘脉冲反吹清灰技术，与同类产品相比，具有产量高、电耗底、分离效率高、无尘作业、安装容易、维护方便、占地少等特点。

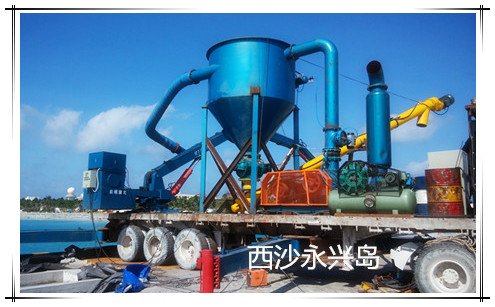

jcxz移动式库内粉体物料负压抽吸机由吸嘴、液压吸臂、分离卸料装置、罗茨鼓风机(真空泵)、电控系统等组成。可直接或通过输送机械将物料送入散装物料库(仓)，负压抽吸机可直接安装在码头、港口、车、船上，对敞开式散装物料车船上的物料进行无尘卸料，适应性强，有效降低了运输成本，减轻劳动强度，本产品广泛应用于建材(水泥、粉煤灰、矿粉)、粮食、化工、电力、燃料、冶金等行业的粉粒状物料的卸料作业与库场清理左右。
按送料方式可分为：负压抽吸机械输送、负压抽吸气力输送、负压抽吸直卸装车式三类。按生产能力可分为：10、20、30、30、40、50t/h等各种规格。

一.工作原理；
jcxz散装物料负压抽吸机利用罗茨鼓风机（真空泵）产生负压，通过吸嘴，将物料与一定量的空气混合后经过吸臂上的输料管送到分离装置内。物料从空气中分离后落下，进入输送机械送出或进入正压输送设备内，由空气压缩机产生的正压，经过送料管道，将物料送入散装物料库(仓)。而清洁的空气则由分离器上部排出经排风管道，从罗茨鼓风机(真空泵)排气口排入大气。

二．结构技术特点
   散装物料气力输送系统由吸嘴、液压臂、分离器、真空泵、液压系统、电控系统等组成。
1.旋转式内外筒吸嘴
    旋转式内外筒吸嘴的外筒上有专业的可调式补气孔，通过内筒和外筒的间隙实现补气。旋杆在电机带动下旋转，可带动吸嘴周围物料层松动，有利于充分吸料。
2.液压多节臂
     操作员通过操作手柄来控制电控柜和液压系统，使油缸和电机操控多节臂配合吸料管动作，以使吸嘴能到达货船料仓的各部位，回转支承可使吸臂向左向右各90°回转。
3.旋风式内置除尘装置分离器
    旋风式分离器相对于其它普遍使用的传统形式的分离器而言，对粉状物料与空气分离的效果更好，体积更小。分离器内置过滤布袋我们选用进口的覆膜滤袋，分离效果优于一般国产滤袋，经过我们科学精确的计算以及以往的工程经验，选择**的过滤速度，配合新型脉冲式反吹清灰装置，从而使物料和空气的分离更彻底，滤袋的清灰更容易，滤袋和真空泵的使用寿命更长，通过真空泵排空的空气更清洁环保。我公司自主研发拥有国家**的分离器，使该设备的检修、维护更加快速和便捷，特别是更换布袋的工作变得非常简单方便。
4.真空泵及特制消音器
    真空泵选用国产或进口优质品牌，质量保障，价格优惠，售后服务好。除真空泵厂家自带的进、出口消音器外，我公司在真空泵出风口外特加一个特制消音器，此消音器能消除≥30db(A)的噪音，使现场工作场所和附近的厂区、生活区环境更舒适。在条件允许下，业主可以在夜间进行卸船作业，充分利用低谷电，大大降低卸装每吨水泥的电费。
5.连续输送，降低能耗
   我公司设计的本方案，系统设备可使分离器24小时不停顿连续运作，对分离器的进料无任何影响，因为没有泵体之间进料切换的停顿，所以降低了每一吨物料的使用能耗
6.大倾矩回转支撑结构设计
   港机标准设计，液压或电动马达驱动，180度旋转，作业范围大，效率高。

三．技术参数：


可根据用户需要设计特殊规格的抽吸机组。
