散装机专用料位计

YLSZ3CAMD

直接联系

安丘市华明环保机械有限公司

山东

产品规格型号
参考报价:

面议

型号:

YLSZ3CAMD

关注度:

2575

范围(量程或细度):

--

产品介绍

散装机专用料位计

型号:YLSZ3CAMD
功耗:4w

YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制,是一种自带气源工作的料位计。

散装机料位计

概述

YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制,是一种自带气源工作的料位计。

工作原理

YLSZ系列散装机专用压力式料位计内装有微型气泵,气泵启动后向料位计探管内充气,探管一端与压力传感元件相接,另一端放置在罐车内,当被测物料低于探管时,探管与大气相通,探管内压力很低,压力传感元件不动作,表示被测物料未到限定高度。当被测物料高于探管时,探管口被堵死,管内压力升高,压力传感元件动作,输出开关信号,表示被测物料已到限定高度。

             技术参数、规格型号


型号

参数

YLSZ3

YLSZ4

YLSZT

探管长度

300

400

特除定制

适用介质温度

常温10—200℃,代码C

高温10—600℃,代码G

供电方式

交流220V,代码A

直流24V,代码D

安装方式

进料管安装方式,代码J;吸尘管安装方式,代码X

安装座

圆形法兰安装座,代码D带安装座,B不带安装座

适用环境温度

-20—40℃

被测粉尘粒度

<100μm

被测粉尘比重

﹥1g/cm?

信号输出

继电器输出,2常开

触点容量

5A,220V

过程连接

法兰连接

电气接口

M16*1.5防水接头 代码M

M20*1.5代码P

壳体材质

压铸铝合金

重量

3—4kg

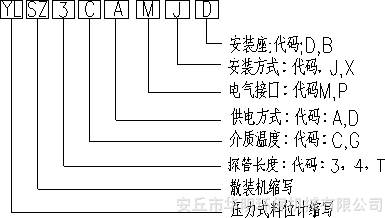

            型号说明




安装示意图

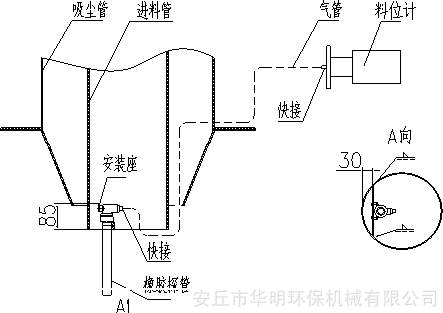

1在进料管内方式




1.1、把料位计主机部分水平安装在库底平台上部适当位置;

1.2、把探管部分固定板焊接在进料管底部;

1.3、用气管连接主机部分和探管部分,气管应进行适当固定;

1.4、检查,接通料位计电源,气泵启动,堵住探管端部,料位计开关闭合输出信号,说明安装正确。如无信号输出,则应对气路进行漏气检查。

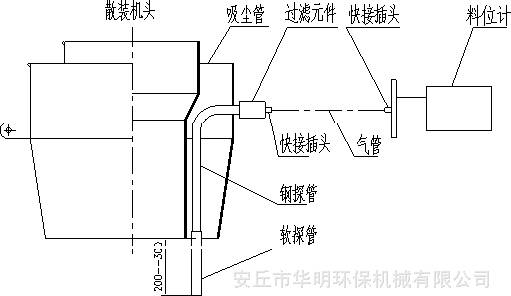

2在吸尘管内安装方式




2.1、把料位计主机部分水平安装在库底平台上部适当位置;

2.2、把钢探管焊接在吸尘管壁上;

2.3、把过滤元件拧紧固定在钢探管上;

2.4、用气管连接料位计快接和过滤元件快接,气管应进行适当固定;

2.5、检查,接通料位计电源,气泵启动,堵住探管端部,料位计开关闭合输出信号,说明安装正确。如无信号输出,则应对气路进行漏气检查。
