工作原理：物料由加料系统均匀送入粉碎室的物料，受到高速旋转的粉碎盘的强烈冲击，在离心力的作用下，与粉碎齿圈、锤头发生碰撞，受到剪切、摩擦、等多种力的作用，物料瞬时粉碎，被粉碎的物料通过分级轮，粗细物料由此分离，符合细度要求的随气流进入旋风收集器收集，粗料返回分级区再次粉碎，净化空气 由引风机排出。

产品特点：

1、适应于D50=（2~75）um之间产品的粉碎分级。

2、该机为轴流式机械粉碎机，粉碎、分级一体化设计。

3、通过调节动盘、分级轮的转速获得理想的产品粒度。

4、结构紧凑、占地面积小，装机功率低、应用范围广，性价比高。

5、系统运转时产生较强的冷却功能，温升低，适于热敏性和纤维性物料加工。

6、根据物料的特性，粉碎部件灵活改变（棒状、锤头、齿状等）获得不同的粉碎粒度，提高粉碎效率。

主要参数：

型号/参数	DSM300	DSM350	DSM550	DSM800	DSM1000	DSM1500
粉碎盘功率（Kw）	7.5	11~15	22~30	45~55	90~110	132~160
粉碎盘直径（mm）	280	340	510	760	1000	1250
分级叶轮功率（Kw）	1.5	2.2	4~5.5	7.5~11	15	18.5~22
喂料器（Kw）	0.55~1.1-2.2
粉碎盘转速(r/min)	7500	6200	4200	2800	2100	1700
叶轮转速(r/min)	500~4500	500~4000	400~3000	300~2500	250~2000	200~1600
喂料器(r/min)	20~100
**处理风量(m3/h)	700	900	3000	5400	10000	15000
粉碎细度(um)	5~300			10~300
产    量(kg/h)	2~100	10~400	15~600	30~1200	60~1500	300~3000

注：细度、产量与原料的粒度、比重、水分、流动性等指标密切相关，仅供选型参考。

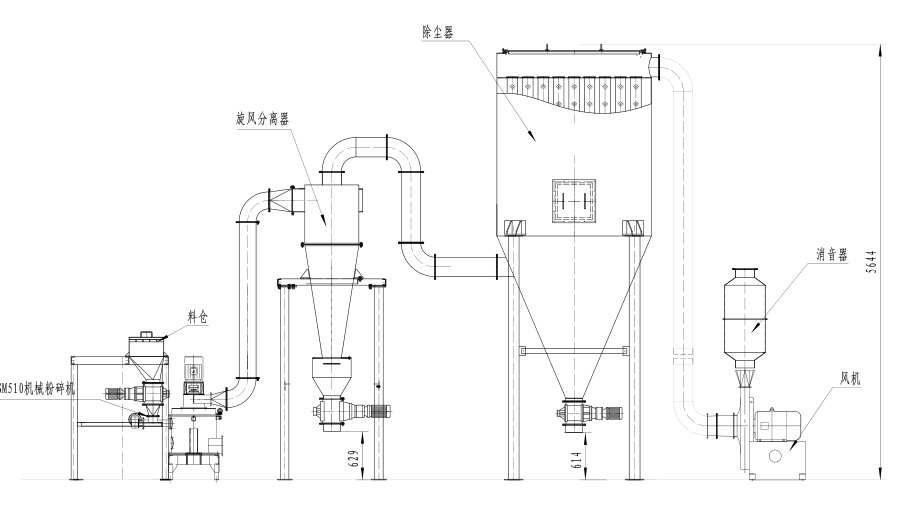

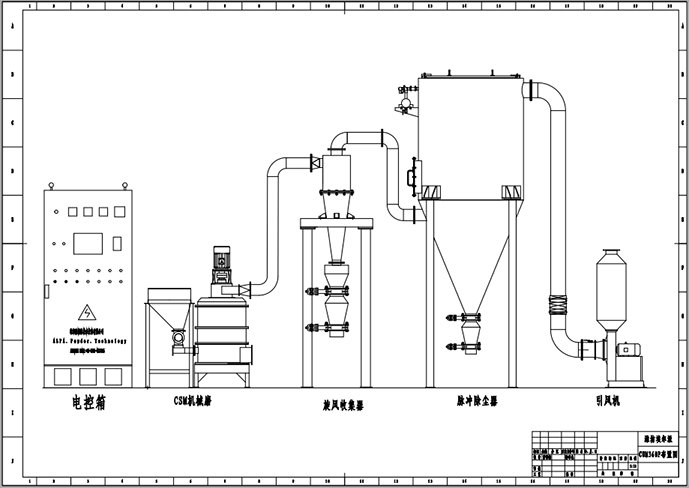

工艺流程：
