旋转卸料阀RVS
直接联系
常州杰恩斯机械制造有限公司
江苏
面议
杰恩斯科技
旋转卸料阀RVS
416
重型旋转卸料阀适用于气力输送系统，用于定量输送并能很好地控制空气泄漏量,适用于各种粉末物料，在真空和压力环境都有不错的表现。带排料适配器/喂料筒，可将散料喂入气力输送系统，也可用于无排气口的情况下运行。
技术参数

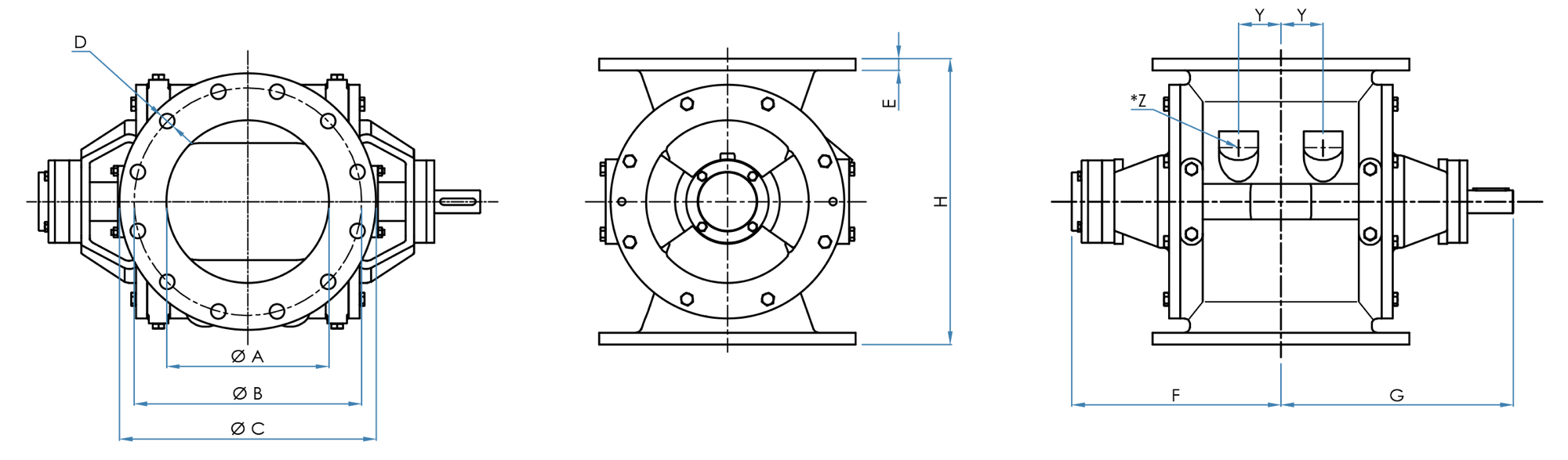

| 型号 | 容积 L/Rev | 进料口/出料口尺寸 | 其他尺寸 | |||||||||||
| Ø A | Ø B DIN | Ø C DIN | D DIN | Ø B ANSI | Ø C ANSI | D ANSI | E | H | F | G | Y | *Z | ||
| RVS 100 | 1 | 100 | 180 | 220 | 8 x Ø 18 | —— | —— | —— | 10 | 190 | 205 | 230 | —— | —— |
| RVS 150 | 4 | 150 | 240 | 285 | 8 x Ø 22 | 241.3 | 279 | 8 x Ø 22.2 | 15 | 320 | 245 | 265 | 37.5 | 1" |
| RVS 200 | 10 | 200 | 295 | 340 | 8 x Ø 22 | 298.4 | 343 | 8 x Ø 22.2 | 15 | 380 | 275 | 305 | 55 | 1¼" |
| RVS 250 | 18 | 250 | 350 | 395 | 8 x Ø 22 | 361.9 | 406 | 8 x Ø 25.4 | 18 | 440 | 322 | 355 | 65 | 1¼" |
| RVS 300 | 30 | 300 | 400 | 445 | 8 x Ø 22 | 431.8 | 483 | 8 x Ø 25.4 | 23 | 520 | 365 | 405 | 85 | 1¼" |
| RVS 350 | 45 | 350 | 460 | 505 | 8 x Ø 22 | 476.2 | 533 | 8 x Ø 28.6 | 25 | 580 | 403 | 445 | 90 | 1½" |
| RVS 400 | 65 | 400 | 515 | 565 | 8 x Ø 24 | 539.7 | 597 | 8 x Ø 28.6 | 25 | 640 | 433 | 475 | 105 | 1½" |
| RVS 450 | 90 | 450 | 565 | 615 | 8 x Ø 24 | 577.8 | 635 | 8 x Ø 31.7 | 25 | 700 | 468 | 535 | 115 | 1½" |
| RVS 500 | 120 | 500 | 620 | 670 | 8 x Ø 24 | 635 | 699 | 8 x Ø 31.7 | 30 | 780 | 513 | 575 | 130 | 2" |
| RVS 600 | 200 | 600 | 725 | 780 | 8 x Ø30 | 749.3 | 813 | 8 x Ø 34.9 | 35 | 930 | 578 | 640 | 190 | 2" |
| *图形尺寸单位为毫米，厂家保留技术修改的权利 | ||||||||||||||
