直动式电磁阀
直接联系
上海沃萨电磁阀有限公司
上海
面议
沃萨

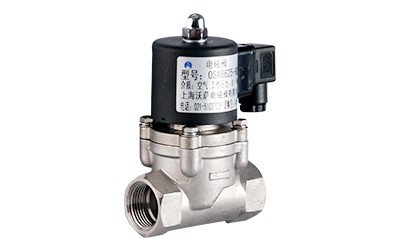

直动式电磁阀
416
性能特点
品质优良、久经考验、飞蝶活塞、密封性好、开关灵敏、性能稳定。
应用范围
蒸汽系统、低温系统、工业石油供用系统、液化气系统、灌装计量系统、供热系统、储罐系统、石化设备、电厂设备、气动设备、管道自控工程等。
功能选项
代号 | 功能名称 | 功能说明 |
K | 常开型 | 通电阀关，断电阀开 |
E | 防爆型 | 防爆等级：Ex dIICT4/5 |
S | 带手动操作 | 可手动打开或关闭本阀 |
X1 | 无源信号反馈 | 机械触点，适用于气体介质 |
X2 | 感应信号反馈 | 有源感应信号，DC6-24V |
V | 特制垂直安装 | 空间局限时采纳，限先导式 |
J | 配节能模块 | 降低线圈温升和功耗，延长线圈寿命 |
*信号反馈装置限于工作温度≤80℃场合
*X1无源信号反馈要求流体压差≥1～3bar
*节能模块暂时没有防爆型
*手动装置特点：只需旋转90度，操作简单快捷！
技术参数
公称通径 | DN1-200 |
原理结构 | 直动活塞式、分步直动活塞式 |
阀体材质 | SS304、SS316、WCB |
环境温度 | -30℃～+60℃（防爆型-20℃～+40℃）特制：-50℃～+100℃ |
适用流体 | 气体、液体 |
流体温度 | CB5≤-200℃、C1≤60℃、C3≤120℃、C5≤220℃、C7≤350℃ |
流体压力 | -1～0bar（真空）、0-6bar（直动、零压差）、0-100bar（小口径） |
连接方式 | 内螺纹、法兰 、焊接 |
安装方式 | 水平安装，线圈向上（其它方式可定制） |
防护等级 | 普通型IP54，防爆型IP65 、IP68（潜水型特制） |
电气参数
常规电压 | 220VAC 50/60Hz 24VDC |
特制电压 | AC 50/60Hz、380V、110V、36V、24V |
特制电压 | DC 220V、110V、36V、12V |
电压公差 | ±10% |
电气连接（防爆型） | 普通型：标准接线盒 |
防爆型：M16×1.5内螺纹,预留1.5M导线（可定制G1/2或NPT1/2） |
