衬氟闸阀
直接联系
祥松阀门集团有限公司
浙江
面议
祥松阀门
衬氟闸阀
238
产品名称：衬氟闸阀
型号：Z41F46-16C等
规格：DN15~300
优点：1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。2、开闭较省力。3、介质流向不受限制 , 不扰流、不降低压力。4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
基本型号 | |||
手 动 | Z41F4 (明杆) | 气 动 | Z641F4（明杆） |
Z41F46（明杆） | Z641F46（明杆） | ||
Z45F4 （暗杆） | Z645F4（暗杆） | ||
电 动 | Z45F46（暗杆） | 电 动 | Z645F46（暗杆） |
Z9B41F4（防爆型、明杆） | Z945F4（暗杆） | ||
Z9B41F46（防爆型、明杆） | Z945F46（暗杆） | ||

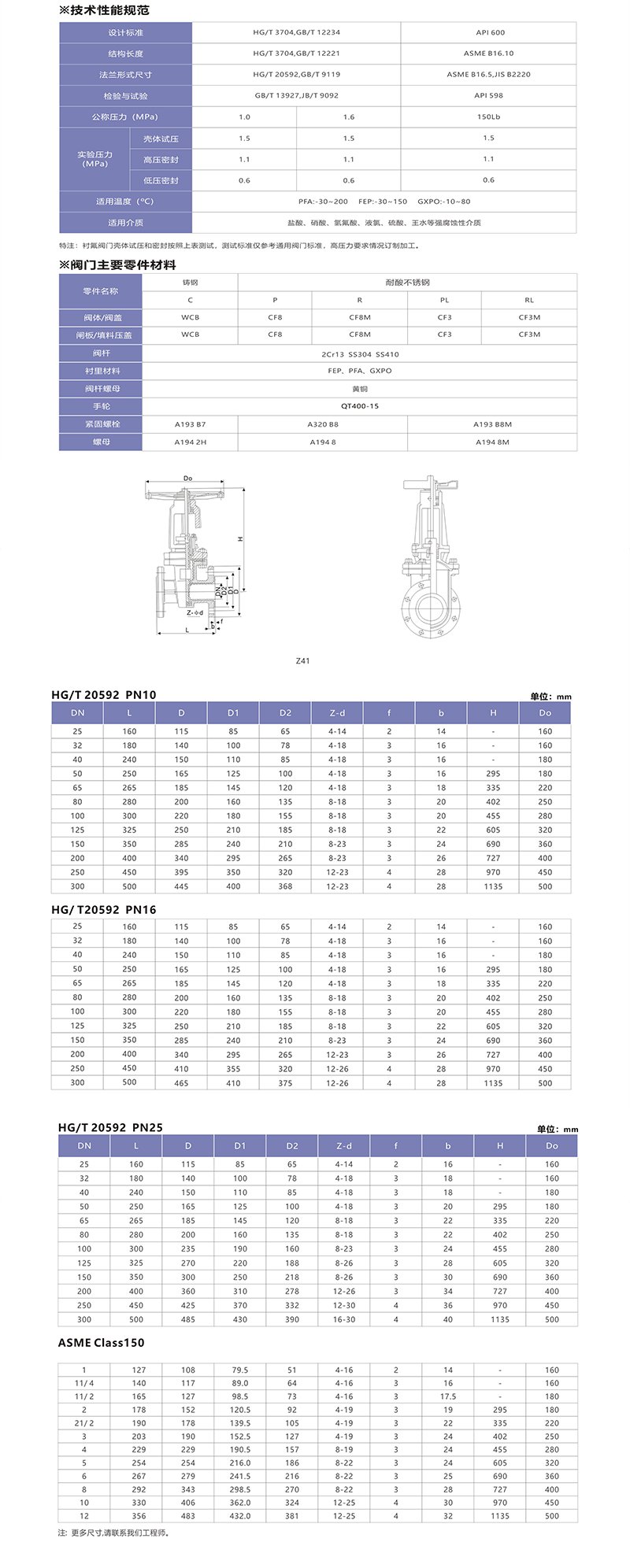

主要零部件材料表：
零件名称 | 精铸球墨铸铁 | 碳钢 | 不锈钢 | |||
QT | C | P | R | PL | RL | |
阀体、阀盖、阀瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
内衬材料 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯) | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
产品说明
本产品广泛应用在化工、石油、医药、食品、钢铁治炼、造纸、水电、环境保护等行业。
衬里材料：FEP、PFA、GXPO等。
驱动方式：手动、蜗轮、电动、气动、液动。
产品特性
产品连接件少，整体钢性好。
截流速度快。
开度限位机构方便、灵活、精确。
体型小巧，外形美观。
操作简单、省力、维修方便。
流体阻力小，密封面受介质的冲蚀小。
容易更换易损件。
