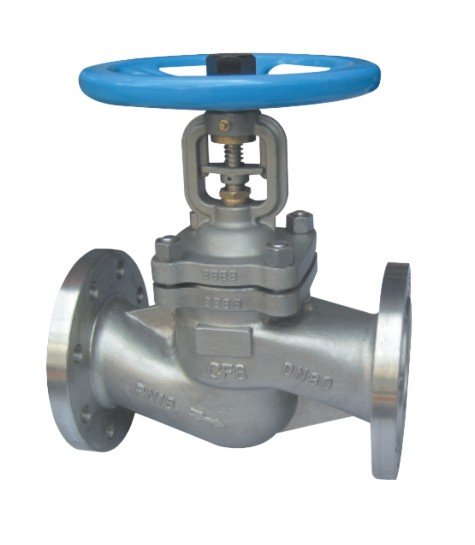

不锈钢波纹管截止阀

直接联系

永嘉县福立达阀门有限公司.

产品规格型号
参考报价:

面议

关注度:

3452

范围(量程或细度):

--

产品介绍

Bb Os & Y型结构
制造标准:GB12235
结构标准:GB12221
对焊口标准:GB12224
实验标准:GB13927
Bb Os & Y Structure
Manufacture:GB12221
Face ToFace:DIN3202
Butt-welding:GB12224
Test:GB13927



特点(Features):

双层波纹管(Double Wall Bellow Swal)
维修方便 (Maintenance-free)
波纹管密封阀杆(spindle With Bwllow Swal)
双重密封(Secondary Sealing)
位置指示(POSTTTION indicator)
无升降手轮(Non-rising Handwheel)

用途(Selection of Possible Applications):

工业(Industry)
废气净化厂(Flue Gas Pierification Plant)
真空装置(Vacuum Facilities)
热水(Hot Water)
加热设备(Heating Rechnology)
电站(Power Station)
天然气(Gas Supply)
氨(Ammonia)
冷冻系统(cLLLING&Freezing Systme)
蒸汽系统(Steam System)



公称压力(nominalPressure) 1.6Mpa 2.5Mpa 4.0Mpa
密封实验(seal Test) 1.8Mpa 2.8Mpa 4.4Mpa
壳体强度(shell) 2.4Mpa 3.6Mpa 6.0Mpa
适用温度(suitable Temprature) 300℃



零件名称
Parta name
阀体
Body
阀盖
Bonnet
阀杆
Stem
阀瓣
Disc
密封面
Sealiing
填料
Paking
GS-C25 GS-C25 GS-C25 13r 2Cr13 2Cr13 柔性石墨GRAPHITE
STL
304 CF8 CF8 304 304 304 柔性石墨GRAPHITE PTFE
STL
316 CF8M CF8M 316 316 316 柔性石墨GRAPHITE PTFE
STL
304L Cf3 Cf3 316 304L 304L 柔性石墨GRAPHITE PTFE
STL
316L CF3M CF3M 316 316L 316L 柔性石墨GRAPHITE PTFE
STL



外形尺寸和连接尺寸Cxternal And Connection Dimensions


PN DN L D D1 D2 B f N-Φ
1.6 15 130 95 65 45 16 2 4-14
20 150 105 75 58 18 2 4-14
25 160 115 85 68 18 2 4-14
32 180 140 100 78 18 2 4-18
40 200 150 110 88 18 3 4-18
50 230 165 125 102 20 3 4-18
65 290 185 145 122 20 3 4-18
80 310 200 160 138 20 3 8-18
100 350 220 180 158 20 3 8-18
125 400 250 210 188 22 3 8-18
150 480 285 240 212 22 3 8-23
200 600 340 295 268 24 3 12-23
250 730 405 355 320 26 3 12-27
300 850 460 410 378 28 4 12-27
350 980 520 470 438 30 4 16-27
400 1100 580 525 490 32 4 16-30
2.5 15 130 95 65 45 16 2 4-14
20 150 105 75 58 18 2 4-14
25 160 115 85 68 18 2 4-14
32 180 140 100 78 18 2 4-18
40 200 150 110 88 18 3 4-18
50 230 165 125 102 20 3 4-18
65 290 185 145 122 22 3 4-18
80 310 200 160 138 24 3 8-18
100 350 235 190 162 24 3 8-18
125 400 270 220 188 26 3 8-18
150 480 300 250 218 28 3 8-23
200 600 360 310 278 30 3 12-23
250 730 425 370 335 32 3 12-27
300 850 485 430 390 34 4 12-27
350 980 555 490 450 38 4 16-27
400 1100 620 550 505 40 4 16-30
4.0 15 130 950 65 45 16 2 4-14
20 150 105 75 58 18 2 4-14
25 160 115 85 68 18 2 4-14
32 180 140 100 78 18 2 4-18
40 200 150 110 88 18 3 4-18
50 230 165 125 102 20 3 4-18
65 290 185 145 122 22 3 8-18
80 310 200 160 138 24 3 8-18
100 350 235 190 162 24 3 8-23
125 400 270 220 188 26 3 8-27
150 480 300 250 218 28 3 8-27
200 600 375 320 285 34 3 12-30
250 730 450 385 345

38

3 12-33
300 850 515 450 410 42 4 16-33
350 980 580 510 465 46 4 16-36
400 1100 660 585 535 50 4 16-39
