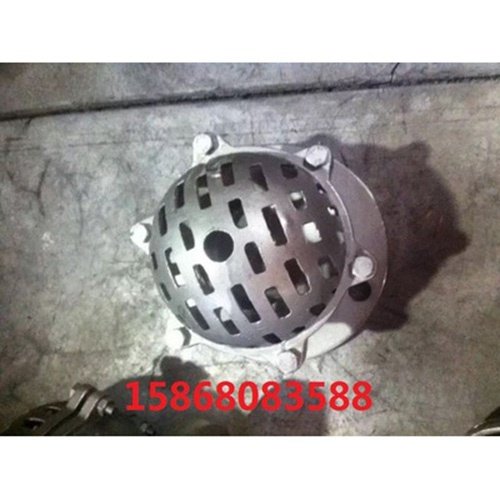

不锈钢法兰式底阀 H42W-10P

H42W-10P

直接联系

温州市龙湾永中永泽阀门厂

产品规格型号
参考报价:

面议

型号:

H42W-10P

关注度:

2614

范围(量程或细度):

--

产品介绍

底阀概述:

底阀型号:H42W

底阀公称通径:50MM-600MM

底阀使用压力:0.25MPA-2.5MPA

底阀连接方式:法兰连接

底阀形式:自动

底阀主要功能:防止介质回流

底阀使用介质:水系统

底阀材质:铸铁  铸钢  不锈钢

底阀标准:机械部标准或定做非标

该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.

底阀结构与原理:

本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用

底阀性能规范:

公称压力:PN0.25MPa   公称通径:DN15~DN350   适用介质:水、油、及非腐蚀性介质   适用温度:≤50 o C主要部件材料:灰铸铁、橡胶   执行标准:Q/12 NJ3583-2001    试验标准:GB/T13927-1992

底阀主要外形尺寸:

型号

公称通径
         DN(mm)

H

D

D1

D2

Z-d

适用介质

适用温度

H42X

32

105

120

90

70

4-φ14

水、油、液体

不锈钢
         ≤150℃

40

110

130

100

80

4-φ14

50

125

140

110

90

4-φ14

65

150

160

130

110

4-φ14

80

175

185

150

128

4-φ18

100

190

205

170

148

4-φ18

125

240

235

200

178

8-φ18

150

280

260

225

202

8-φ18

200

360

315

280

258

8-φ18

H42W不锈钢底阀,不锈钢底阀详细信息:
