仪器简介

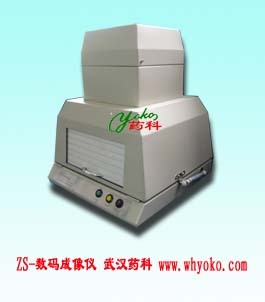

ZS型薄层成像仪是薄层色谱仪系列产品中主要仪器之一，专业用于拍摄薄层样品荧光斑点和荧光淬灭样板。

ZS-U型薄层成像仪是ZS成像仪的改进型，除ZS成像仪的特点：摄影仪和暗箱是一体化设计，可联接电脑对图像进行处理或直接进行多媒体教学，选用高效节能电子整流器等之外，主要进行三大改进。1.灯管选用16W-U形管，透紫外滤光片加大，光强增加2倍。2.可倾斜安放，方便于拍摄观察。3.采用卷帘门设计，更加方便美观。该仪器设计紧凑，使用方便，平时还可作为紫外线检测设备或资料翻拍仪。

仪器参数

1.采用16W U形灯管双光源设计，成像均匀。

254nm 2 支 365nm 2支

　 日光灯2支

透紫外滤光片 66× 200mm 2 片

透光率 254nm ≮68% 365nm ≮86%

电源功率：96W 220V± 10% 50-60HZ

2.光源箱和数码相机箱均为独立暗箱，完全避免外界光源干扰。卷帘门设计，机箱可倾斜，方便成像观测。

3.符合中国药典对成像系统的技术要求。

4.仪器尺寸：L380*W390*H450mm

仪器特点

成像仪即可安装各种普通相机，又可安装数码相机或摄像头.带盖机盒可完全排除环境光线的影响，在无暗室的情况下，可拍摄各种光源的图像， 为了便于放置样品的出入，提供一个较大的暗箱门.

仪器配置

1.薄层色谱成像仪 1台

2.1A保险管 2个

3. 说明书、合格证、装箱单、保修卡 1套
