粉体行业在线展览
粉体行业在线展览
玻璃钢水性氟碳涂装工艺
直接联系
嘉兴高正新材料科技股份有限公司
浙江
面议
高正新材料
玻璃钢水性氟碳涂装工艺
218

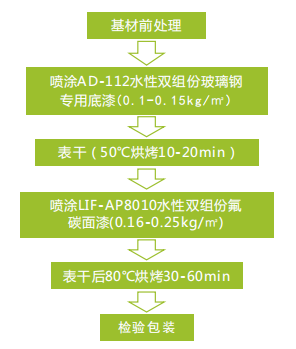

涂装工艺

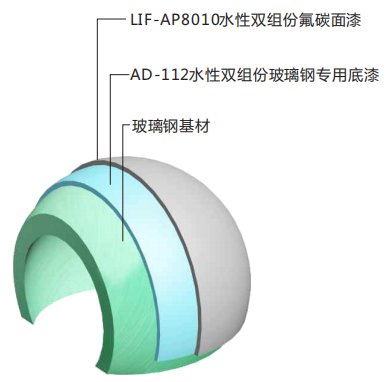

工艺性能表
| 检测项目 | 检测方法 | 检测结果 |
| 涂层膜厚 | GB/T 13452.2 | AD-112水性底漆：15μm LIF-AP8010水性氟碳面漆：50μm 总膜厚：65μm |
| 不挥发份（面漆） | GB/T 1725 | ≥50% |
| 施工性能 | / | 喷涂、刷涂皆可 |
| 涂膜外观 | HG/T 3668-2020Z中5.4.9 | 平整光滑，无颗粒 |
| 颜色 | GB/T 3181 | 各色（可依据客户需求定制） |
| 光泽（60°） | GB/T 9754 | 0°-60°可调 |
| 氟含量（面漆） | HG/T 4104 | ≥12% |
| 硬度 | GB/T 6739 | H |
| 附着力（划格试验） | GB/T 9286 | 0级 |
| 耐溶剂擦拭（丁酮） | GB/T 23989 | ≥100次 |
| 耐水性 | GB/T 1733 | 168h |
| 耐酸性（5%H2SO4） | GB/T 9274 | 168h |
| 耐碱性（5%NaOH） | GB/T 9274 | 168h |
| 温冷热循环 | GB/T 2423.4 | 15次无异常 |
| 耐湿热 | GB/T 1740 | 1000h |
| 耐盐雾性 | GB/T 1771 | 2000h |
| 耐人工气候老化 | GB/T 1865 | 6000h |
