消防液位显示器 消防水池水位显示报警及与电磁阀、消防控制柜联动控制原理图

消防水池水位控制消防供水泵控制液位显示器消防液位显示器泵房消控室同步显示液位计

【B座】

1. 屋面消防水池要求：
   (1) 每个水池溢流水位报警，空水位报警；
   (2) 每个水池低水位时报警本水池进水电磁阀打开B座F12消防供水泵；
   (3) 每个水池高水位时关闭本水池进水电磁阀，B座F12消防供水泵停机；
   (4) 两个水池均达到高水位时，B座F12消防供水泵才停机。

2. F27层：
   (1) 消火栓系统减压水箱（水位控制阀自动控制进水）要求：每个水箱溢流水位报警，空水位报警。

3. F12层：
   (1) 消防转输接力水箱要求：
   a. 每个水箱溢流水位报警，空水位报警；
   b. 每个水箱低水位时报警，并联动开启本水箱进水电动阀及地下消防提升泵；
   c. 每个水箱高水位时关闭本水箱进水电动阀，地下消防提升泵停机；
   d. 两个水箱均达到高水位时，地下消防提升泵方可停机。

【A座】消防水箱液位显示仪消防水池水位控制消防供水泵控制液位显示器

F27层：喷淋系统减压水箱（水位控制阀自动控制进水）要求：每个水箱溢流水位报警，空水位报警。

【地下室】
负5（地下二层夹层-标高7.1m）：

1. 消防水池（水位控制阀自动控制进水）要求：每个水池溢流水位报警，空水位报警；

2. 生活水箱（水位控制阀自动控制进水）要求：每个水箱溢流水位报警，空水位报警，并联动相关生活水泵自动停机。

【消防控制中心】

1. 消防控制中心应设置显示每个消防水池/水箱实时水位的装置，并在溢流水位和空水位时发出声光警报。

修改说明：根据给排水专业控制要求，为完善设计，特作如下补充：

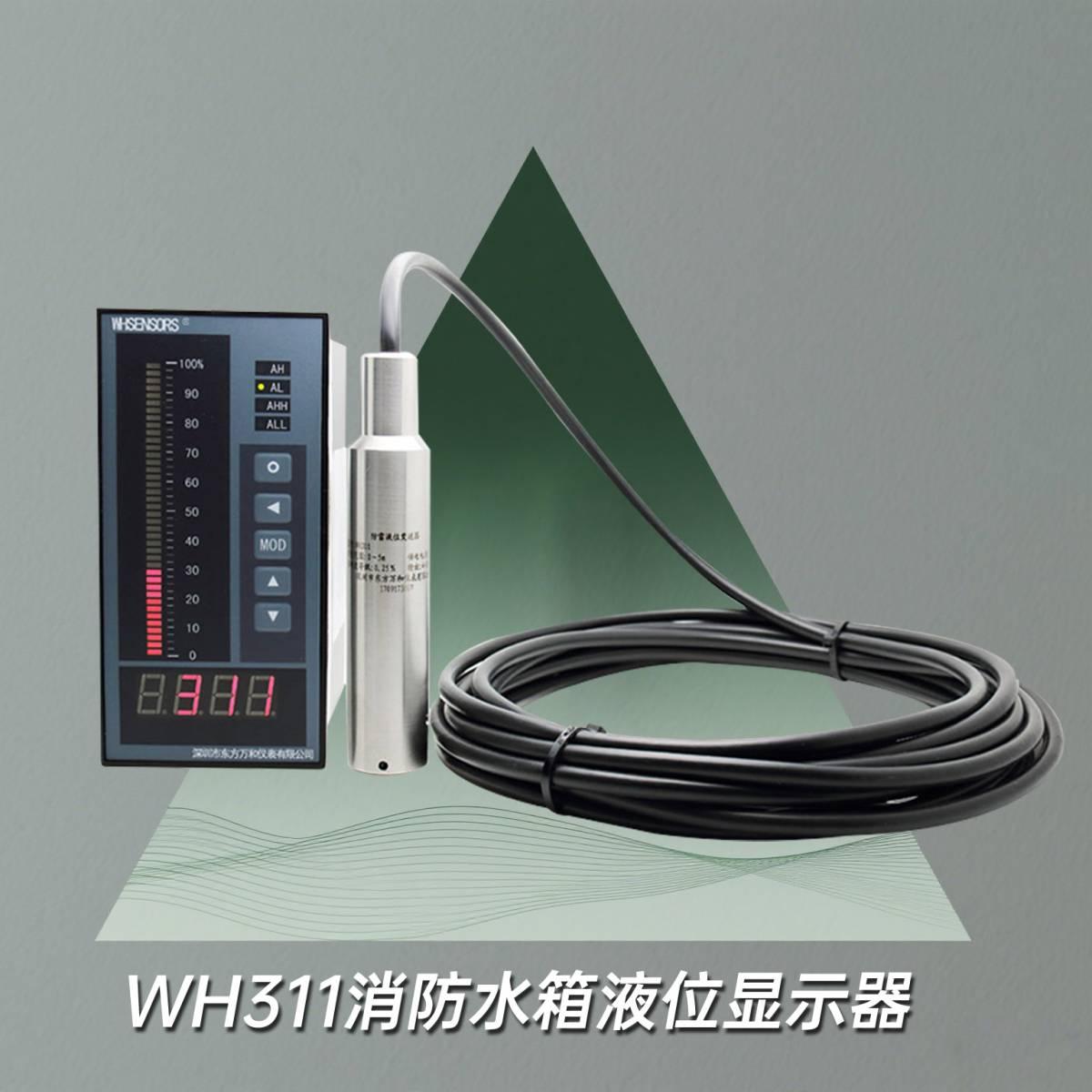

1. 本项目水池液位探头型号为WH311，实时水位显示器型号为WH6，液位显示报警信号箱及其他辅助元件由厂家配置，二次回路由厂家提供。消防水箱液位显示仪 厂家直供 消防水箱专

2. 液位显示报警信号箱距地1.5米明装，具体位置由甲方和施工单位根据水泵房或消防控制中心内设备布置情况确定。

3. 液位显示报警信号箱电源线路引自水泵房或消防控制中心附近照明线路。

4. 由水泵房液位显示报警信号箱至消防控制中心和水泵房控制柜（非本层）的显示与控制线路，应在消防报警电缆桥架内敷设。

5. 由水泵房液位显示报警信号箱至电磁阀和水泵房控制柜（本层）的控制线路应穿钢管明敷。

6. 各水位具体标高详见给排水专业图纸。

7. 本图须经施工图审查及结构审查通过后，方可用于施工。投入式消防水位计
