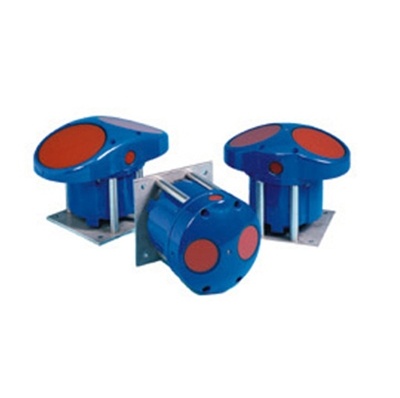

美国TRDIChanneIMaster H-ADCP多普勒
流量计/水平多普勒流速剖面仪
一、ChanneIMaster型H-ADCP多普勒流量计简单介绍：
美国TRDI水平多普勒流速剖面仪是新一代地表水（河流、明渠）流量在线监测仪器。ChannelMaster H-ADCP水平多普勒流速剖面仪通常安装在河流或渠道的岸边，向水体中发射超声波，可以实时在线采集高质量的流速、水位、流量数据。
ChanneIMaster 型水平声学多普勒流速剖面仪（简称CM型H-ADCP）是 Teledyne RDI公司新一代地表水（河流、明渠）流量在线监测仪器。CM型 H-ADCP通常安装在河流或渠道的岸边，向水体中发射超声波，可以实时在线采集高质量的流速、水位、流量数据。它标准配置高、功能强、适用范围广，很容易与RTU集成为自动水量遥测系统（站）。
二、ChanneIMaster型H-ADCP多普勒流量计主要特点：
1、采用Teledyne RDI公司宽带ADCP**技术，高精度、高分辨率
2、对于很难测验的低流速和非恒定流也能获得高质量测验数据
3、标准配置超声波水位计、压力水位计、姿态传感器（横摇、纵摇），4Mb内存
4、直接输出流速、水位、流量数据，易与RTU集成
5、标准配置128个用户可选单元
6、三种频率型号（300KHz，600KHz，1200KHz）可供选择
三、H-ADCP多普勒流量计 用途：
1、河流水文站流速、流量在线监测
2、河流水质监测站流量、总量在线监测
3、明渠流速、流量在线监测
4、港口水域流场数据采集，为流场数值模型提供标定或验证数据
四、H-ADCP多普勒流量计技术指标 ：
系统频率： | 300KHz | 600KHz | 1200KHz |
流速剖面测量（宽带**技术）： | |||
单元数： | 1-128 | 1-128 | 1-128 |
*小单元尺寸(m): | 1 | 0.5 | 0.25 |
**单元尺寸(m): | 8 | 4 | 4 |
**剖面范围(m)1: | 300 | 90 | 20 |
1st单元起点(m): | 2-40 | 1-20 | 0.5-10 |
准确度(cell=1/2max): | ±0.5% | ±0.5% | ±0.5% |
±0.2cm/s | ±0.2cm/s | ±0.2cm/s | |
分辨率(mm/s): | 1 | 1 | 1 |
流速量程(m/s): | ±5[默认] | ±5[默认] | ±5[默认] |
±20[**] | ±20[**] | ±20[**] | |
外形尺寸、重量： | |||
空气中重量(Kg): | 6.80 | 4.76 | 3.40 |
水中重量(Kg): | 3.17 | 2.00 | 1.58 |
高度(cm)2: | 18.3 | 18.3 | 18.3 |
宽度(cm)2: | 32.5 | 26.4 | 18.3 |
纵深(cm)2: | 19.8 | 19.3 | 18.9 |
换能器： | |||
数量及几何形状： | 2声束;±20° | 2声束;±20° | 2声束;±20° |
声束开角： | 2.2° | 1.5° | 1.5° |
标准传感器 ：
1、超声波水位计：量程：0.1-10m 默认，19m**准确度：±0.25%
分辨率：0.01cm
2、压力水位计：量程：0.1-10m准确度：0.5%
分辨率：0.1cm
3、温度探头：量程： -4° to 40℃准确度：±0.2℃分辨率：0 .01°
4、倾斜计(2轴)：量程：±10°准确度：±0.2° @0°，±0.5°@10°分辨率：0.01°
通讯 ： 1、RS-232、SDI-12或RS-422 2、支持SDI-12 v 1.3 3、同时支持RS-232、SDI-12、内存记录 4、波特率：300-115，200bps
外壳构造、安装 ：
1、聚亚胺酯浇铸壳体、钛合金连接件、不锈钢安装架
电源：
1、电压： 10-18VDC
2、典型功耗3：CM1200-0.13W;CM600-0.14W;CM300-0.16W
3、待机功耗： 0.00025W
内存：4MB
软件：标准软件'WinH-ADCP'，升级软件“流量通-H”
