产品简介

GH-POWER系列多功能数字高频电源，具有高效能、高精度、高稳定性等特性。电源散热方式为水冷。产品具备完善的保护功能，过热、过流、直流过压、过温等保护。可实现恒温、曲线升温、定频、调频、恒功及可温度曲线编辑式的控制功能。

产品特点

（1）主要优点：采用了PWM控制技术，电源高效率、温度控制精准、高可靠性、低噪声、重量轻，可维护性高，具有十分合理的人机交互界面；

（2）负载匹配：可以通过参数设置，实现与多种负载匹配工作；

（3）保护功能：管保护、过压保护、过流保护、过温保护、欠压保护、过载保护等多种保护；

（4）输出功率可调：可以灵活地通过设置工作脉宽实现不同工作功率；

（5）通信功能：可选RS485/CAN等通信数据接口，与计算机数据连接控制；

（6）散热功能：电源具有强迫风冷散热功能，无需外接散热设备；

（7）外观：采用机箱式结构，外观简洁美观，可组合放置于各种工作台面及机架。

主要用途及适用范围

电源广泛应用于电力、铁路、通信系统、工控、科研**、光伏等行业。具体适用范围如下：

（1）电机类：电动车电机、电动车控制器、直流马达测试老化调试等；

（2）电具类：LED/LCD测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等；

（3）汽车类：起动机、汽车空调、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等；

（4）电子器件类：电容器、电阻、继电器、晶体管、传感器等；

（5）显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等；

（6）电化学类：电解、电镀、阳极氧化、有色金属、污水处理等；

（7）军用航空类：飞机启动维修、军用设备的供电等；

（8）物探类：矿产石油设备的供电等；

（9）电动工具类：触点老化、线包测试、断路器脱扣试验等；

（10其他需要高端定制电源等。

产品特征与工作原理

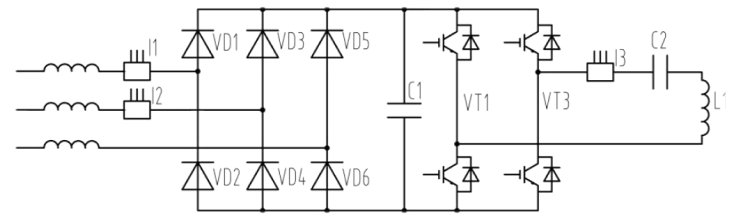

本系统为双重AC-DC-AC的拓扑结构，满足120kW的输出功率，AC-DC采用二极管三相不控整流，中间采用干式膜电容作为支撑电容,DC-AC采用SiC器件作为开关器件进行逆变桥输出，逆变部分为单相逆变桥，谐振方式采用串联谐振方式，相对于并联谐振节能10%-20%。工作原理框图如下：

技术指标
