FT-3110A 在石墨烯薄膜中的应用

材料概述

· 材料特点：石墨烯薄膜以化学气相沉积或涂布方式制备，载流子迁移率高，用于透明电极与散热器件。

材料检测痛点

· 膜层为纳米级厚度，转移过程中的褶皱与残留胶体使局部阻值抬高；探针压力窗口窄。

仪器在该材料中的应用

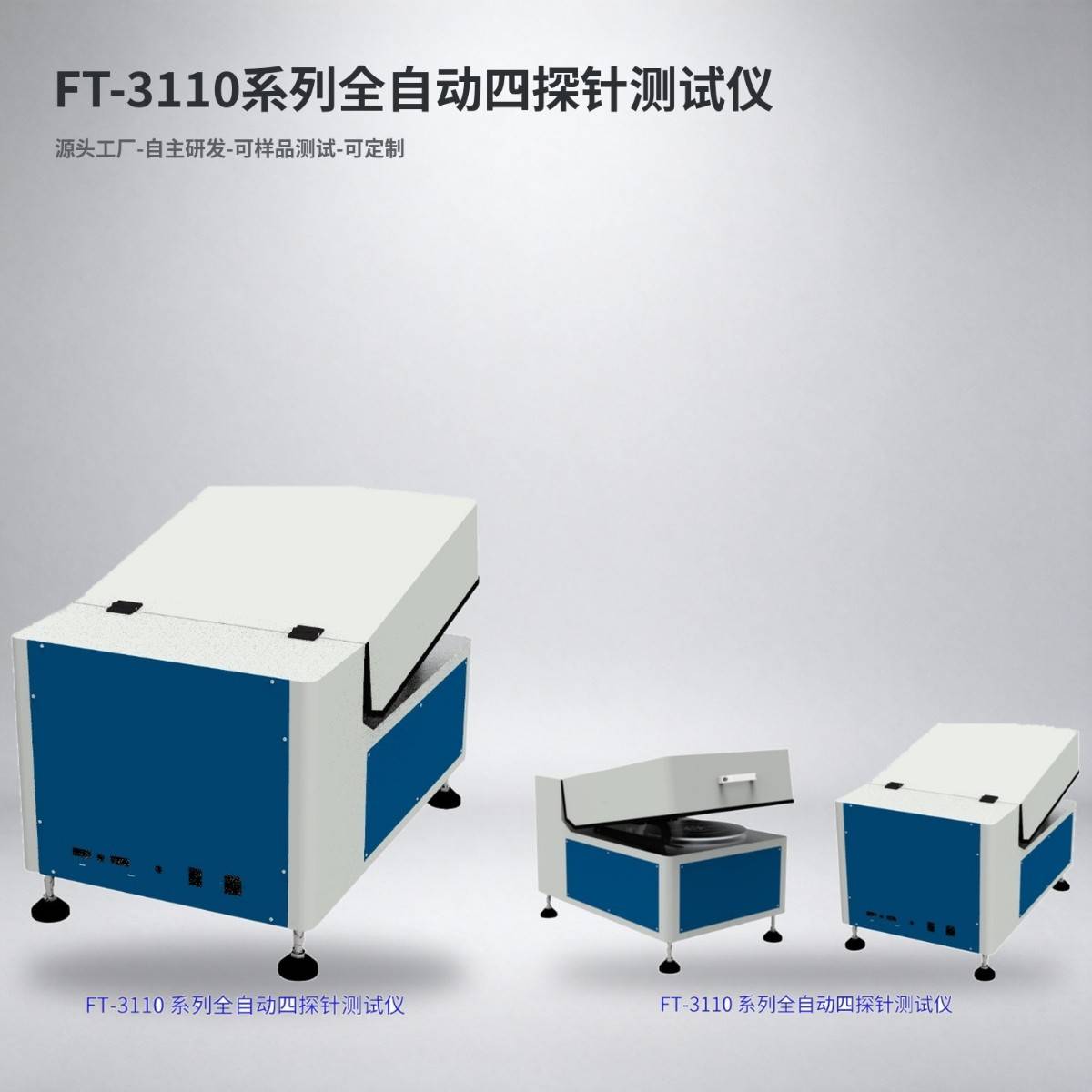

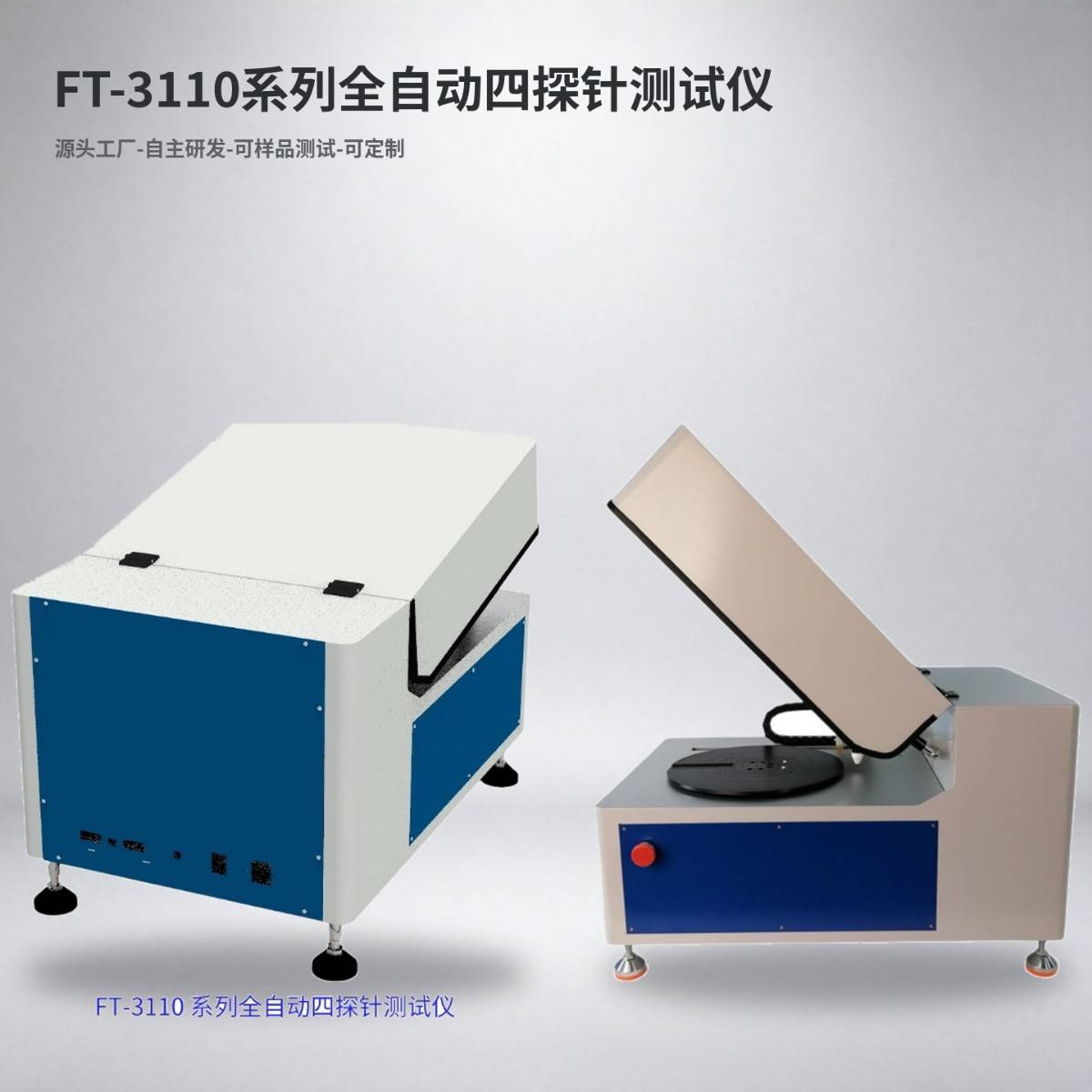

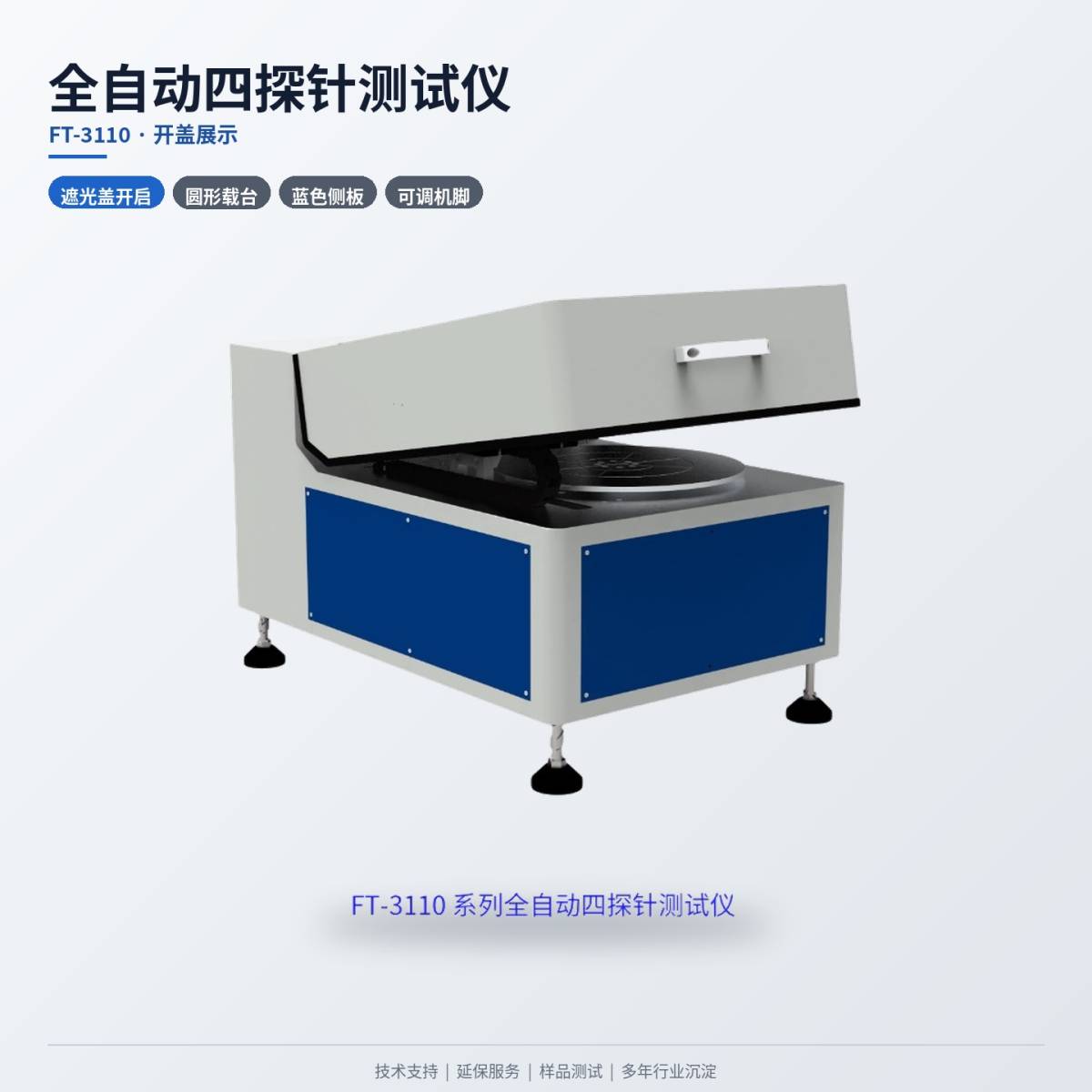

FT-3110A 全自动四探针测试仪用于石墨烯薄膜的薄膜方块电阻与体积电阻率检测，按网格轻压取数并结合层数修正换算方块电阻与体积电阻率，识别转移褶皱与残留带来的阻值异常。设备采用直线四探针法搭配双电测技术，配备 X、Y 轴自动运动平台与数控恒流源，方块电阻测量范围 10⁻⁵～2×10⁵ Ω/□，电阻率测量范围 10⁻⁵～2×10⁵ Ω·cm，探针压力在 100 g 至 500 g 区间可调，支持单点、中心五点、直径扫描与全域面扫描等模式。

· 测试方法：取石墨烯薄膜试样平放于载台，记录层数、转移工艺与表面状态；采用 FT-3110A 全自动四探针测试仪 的直线四探针双电测法，读取薄膜方块电阻与体积电阻率并记录；参照 GB/T 1551-2021 与 SEMI MF84 的直排四探针方法。

样品测试流程

· 按来料批次取 石墨烯薄膜 试样，核对编号并登记厚度与表面状态；

· 将试样置于载台，按测试方案设定探针压力、电流档位与取数模式；

· 启动 FT-3110A 全自动四探针测试仪，平台自动走点完成多点阵列或面扫描采集；

· 软件自动完成厚度修正与边界修正，输出方块电阻、体积电阻率与电导率数据；

· 同批平行取数并统计均值与离散度，数据归档后与批次趋势曲线比对。

典型测试数据

· 参考区间：石墨烯薄膜方块电阻参考区间约 10²～10⁴ Ω/□（依层数与转移工艺而定），重复性误差≤1%。

· 数据供工艺对比参考，实测以当批样品为准。

解决方案与改善措施

· 解决方案：采用轻压接触并按层数估算厚度修正；按网格取数统计片内极差，识别褶皱区域。

· 改善措施：取数点位避开褶皱与边缘破损区；样品开封后按既定流程尽快测量。
