转矩流变仪密炼一体机

直接联系

北京纵横金鼎仪器设备有限公司

北京

产品规格型号
参考报价:

面议

关注度:

575

产品介绍

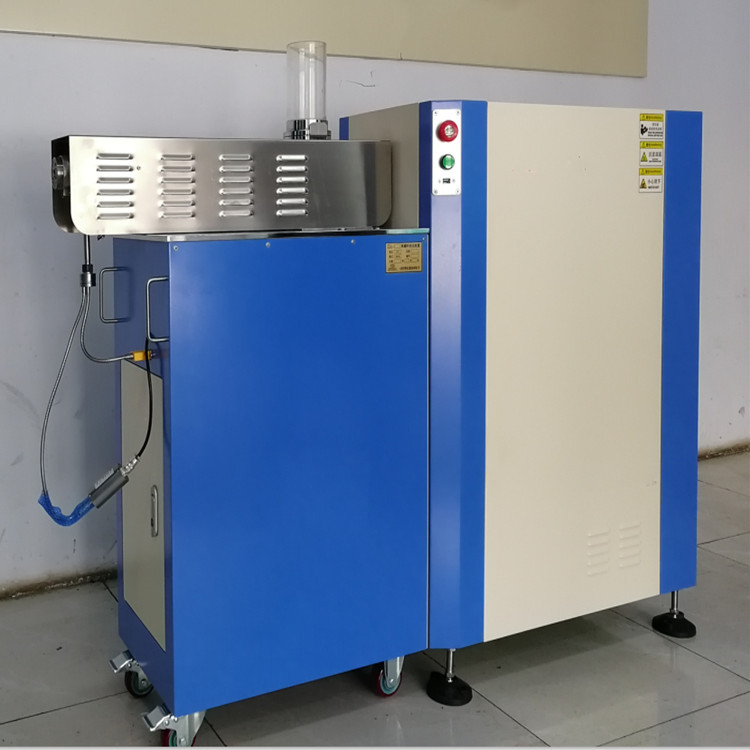

JD-500计算机控制转矩流变仪

(主机+60ml或200ml混炼器 一体机)

产品介绍

一、转矩流变仪密炼一体机应用

转矩流变仪是一种多功能的测试仪器,是研究材料的流动、塑化、热稳定、剪切稳定的理想设备,仪器运行时,连续测量并记录转矩、温度、压力与时间关系,描绘流变曲线,并通过数据计算得到剪切、黏度、稳定性等一系列流变关系。也可以把转矩流变仪看成是在将生产工艺装备(机器)小型微型化后,在各监测点安装相应传感器、并由计算机进行数据采集、绘制分析各实验曲线、并得出所需结论的结果。它提供了接近于实际加工的动态测量方法,可以在“微缩”了的实际加工的情况下,连续、准确地对材料的流变性能进行测定,并可考察机件结构(如螺杆及转速)对加工系统性能的影响。

  • 转矩流变仪密炼一体机产品功能

聚合物——热塑性、弹性体材料,及其它可通过挤出或注塑过程生产产品的材料,均需要加入一定的工艺添加剂,如着色剂、填充剂、润滑剂、稳定剂、抗氧化剂、阻燃剂等等,才能生产出品质更好的产品。

熔体的流变性,对选择加工工艺设备和*终产品的优化,是必要的技术指标。测试这流变性,就少不了转矩流变仪,它能测量和模拟生产过程。

转矩流变仪是一种多功能的测试仪器,是研究材料的流动、塑化、热稳定、剪切稳定的理想设备,仪器运行时,连续测量并记录转矩、温度、压力与时间关系,描绘流变曲线,并通过数据计算得到剪切、黏度、稳定性等一系列流变关系。也可以把转矩流变仪看成是在将生产工艺装备(机器)小型微型化后,在各监测点安装相应传感器、并由计算机进行数据采集、绘制分析各实验曲线、并得出所需结论的结果。它提供了接近于实际加工的动态测量方法,可以在“微缩”了的实际加工的情况下,连续、准确地对材料的流变性能进行测定,并可考察机件结构(如螺杆及转速)对加工系统性能的影响。

1、 流变仪是所有相关聚合物在加工过程中不可或缺的帮手,它广泛应用于热塑性、热固性塑料,橡胶,弹性体及工业陶瓷等材料的加工工艺和配方研究,用它来对这些材料、加工过程的条件及相关的环境进行试验。例如模塑过程中的加工工艺,温度、速度和压力的控制,实验结果的重复性,对流动性的评价等。除此之外,它还能在多种领域进行研究实验,如食品、药品、涂层材料及建材用砂浆等。

2、 在计算机和现代电子技术的支持下,现在的流变仪,控制参数更*确,数据处理更先进。

3、 转矩流变仪主要有二种实验功能:混炼,挤出及成型。

4、 转矩流变仪的混炼实验,主要应用于:

·聚合物熔融及降解性能实验;

·聚合物的热稳定性;

·PVC干混料的凝胶化、塑化性能实验;

·UPVC材料的开发及加工性能实验;

·交联、热固性塑料的流动和固化实验;

·填充剂和添加剂(颜料、稳定剂、抗氧剂、润滑剂等)对材料性能的影响实验;

·通过不同组分流变曲线的叠加比较,进行*佳材料配方的研究;

·高性能塑料的开发及加工性能的实验;

·填料的分散性实验;

5、 转矩流变仪的挤出实验,主要应用于:

·熔体流动性实验;

·聚合物的剪切稳定性;

·流变性能实验(表观黏度与剪切速率的关系);

·材料的可挤出性实验;

·吹膜、造粒、型材挤出、注塑等成型过程中的工艺参数的预测、优化;

·通过实验,预测实际生产中可能出现的问题;

·添加剂(稳定剂、抗氧化剂、紫外线稳定剂、颜料等)对材料的影响性实验;

此外,对于挤出实验装置,还可作为微型挤出机的实验室应用(设备需配备相应的模头,必要时还需设置相应的牵引系统等辅助设备):

·PVC混合物的挤出;

·发泡材料的挤出;

·造粒;

·吹膜;

·线缆包覆;

·纺丝;

·管材;

·颜料分散;

  • 应用领域

  • 采购入库材料检验

  • 加工性能实验

  • 耐侯性试验

  • 增塑剂及配方试验

  • 稀土改性剂及配方试验

  • 分散剂配方试验

  • 助剂不同共混比的流变性能试验

  • 热稳定配方试验

  • 动态热稳定性试验

  • 剪切黏度、剪切速率试验

四、性能参数

4.1、主机

4.1.1、电机功率(松下电机、控制器): 3.0kW

4.1.2、电机转速 2000r/min

4.1.3、减速比: 151

4.1.4、转速范围: 0.1~120 rpm

4.1.5、速度控制精度: ±0.2%F.S..

4.1.6、转矩测量范围: 0 ~ 200Nm(额定扭矩300Nm

4.1.7、转矩测量精度: ±0.3%F.S.

4.1.8、熔体压力测量范围: 0.1~100Mpa

4.1.9、压力测量精度: +0.3%F.S.

4.1.10、温度控制范围: 室温~350℃(六路测温,五路控温)

4.1.11静态测量精度0.5

4.1.12、温度控制精度: +0.1

4.1.13图形显示:转速、转矩、温度、压力

4.1.14、电压:AC380V 7.5kw

测控软件:

4.1.15、数据采集速率: 50/S次 能够更多记录转矩、温度、转速的细微变化。

4.1.16、高速采集,可使温度扭矩数据曲线能放大,观察实时的转折变化。

4.1.17聚合物熔体粘度测量数据处理软件

4.1.18、挤出机数据处理软件

4.1.19、混合器数据处理软件

4.2、混炼机(60ml

混炼实验是转矩流变仪做的较多的实验。物料被加到混炼室中,混炼所需的动力转矩大小即反映了混炼腔内物料的黏度大小。通过计算机软件处理,画出转矩随时间的流变图线,通过图线的结构、变化,用以分析物料加工性能的特点和差别。

本机采用三片式混炼器,由前盖板、混炼腔、支承座(后盖)三部件组成,见图4。三个部件由压板及压板上的螺栓紧固在一起,加料时,将加载压杆提升,用压杆定位装置定位,不会落下。压杆上装载有一个约5Kg(根据实验要求)的砝码,加料后,拔出压杆定位装置,快速摇动加载手轮,压杆插入加料器,加载在物料上。

每个部件内置一组加热器与一支温度探头(传感器),由电缆与主机相联。

旋松压板上的螺栓,将三部件分离,取下前面板,可以见到混炼腔及转子

  • 混炼机容量: 60ml

  • 材质: 4Cr13

4.2.3、 转子类型:Roller 标配(BanburyCamDelta,等选配)

  • 转速比: 32

  • *高温度: 350

  • *大扭矩: 200Nm

  • 加热方式:电加热

  • 温度传感器: K 类热电偶

  • 加热区: 3路控温(4路测温)

  • 每片加热功率: 700W*3=2100W

  • 减速比: 151

  • 机器体积(长×宽×高): 1600×450×1300mm

五、主要配置

序号

名 称

型 号

数量

制 造 厂 家

1

测控主机

JD系列

纵横金鼎公司

驱动电机及驱动器

MDME系列 MFDHT系列

1

日本松下

减速机

1台

扭矩传感器

CYB-804S

1台

北京威斯特

控温模块

DTE

5块

台达

测控系统

(含压力、温度、扭矩、转速、放大电路等)

ZNLB-2015

1

纵横金鼎公司

2

混炼单元

60ml

1套

纵横金鼎公司

3

试验软件

聚合物熔体测量数据处理软件

1套

纵横金鼎公司

混合器数据处理软件

1套

纵横金鼎公司

4

计算机控制系统

品牌计算机

标配

1套

清华同方

打印机

HP彩喷A4

1台

惠普

六、结构原理及性能特点

1)结构组成:一台主测控主机在不同需求下独立与混炼器或单螺杆挤出机、双螺杆挤出机对接,形成混炼流变仪和挤出流变仪两种模式并可通过程序进行识别。

JD系列转矩流变仪,除了其主要部分的主机、挤出机、混炼器、计算机外,还可根据需要配有自动称重单元,测径单元,三辊压延,螺杆挤出机,吹膜机,带状试样压光及牵引单元、膜质量测试单元。

利用这些单元可完成更多的测试工作。

1、自动称重单元:可以自动完成材料的表观粘度与剪切速率及剪切应力关系测量。

2、测径单元:完成口模膨胀的自动测量。

3、带状试样压光及牵引单元:可制成均匀的带状试样,供拉伸及热延伸实验使用。4、膜质量测试单元:可完成透明材料的杂质颗粒缺陷及透明度的测试。以上选配单元(常规配置不含以上单元)可由测控主机与计算机为核心与其他部件分别组合,构成不同的实验系统。这些功能在国内处于先地位。

主机:主要由机体、驱动电机和驱动器、减速机、扭矩传感器、温控系统、测控系统、计算机数据处理系统等组成。

  • 日本松下驱动电机和驱动器、
