粉体行业在线展览
粉体行业在线展览
HG-8C
直接联系
大连宏光锂业有限责任公司.
大连
面议
HG-8C
3782
HG-8C极片压实密度较高，反弹低，根据不同的条件，压实密度设计在1.60-1.70g/cm3之间，可获得良好的加工性能。
本产品特别适用于高品质、高容量、长寿命的中小型功率电池，同时也可应用于普通钢铝壳、液态软包装、聚合物等电池。
本产品特别适用于高品质、高容量、长寿命的中小型功率电池，同时也可应用于普通钢铝壳、液态软包装、聚合物等电池。
产品简介：HG-8C是以优质人造炭为原料，经过化学深度改性和表面改性的人造石墨锂离子电池负极材料。本产品不仅提高了人造石墨负极材料的容量和压实密度，同时着重提高其吸液性能和低温循环性能。
主要特点：1、正、负极容量发挥高 2、加工性能优异
3、压实密度高、反弹小 4、低温循环性能稳定
适用范围：本产品特别适用于高品质、高容量、长寿命的中小型功率电池，同时也可应用于普通钢铝壳、液态软包装、聚合物等电池。
产品性能指标
| 分析项目 | 单位 | 技术指标 | 典型值 |
| 粒度D50 | μm | 11.00～15.00 | 13.20 |
| 振实密度 | g/ml | ≥1.00 | 1.05 |
| 比表面积 | m2/g | ≤2.60 | 2.10 |
| 真密度 | g/cm3 | ≥2.20 | 2.24 |
| 灰 分 | % | ≤0.10 | 0.02 |
| 放电比容量 | mAh/g | ≥350.0 | 351.4 |
| **效率 | % | ≥93.5 | 93.5 |

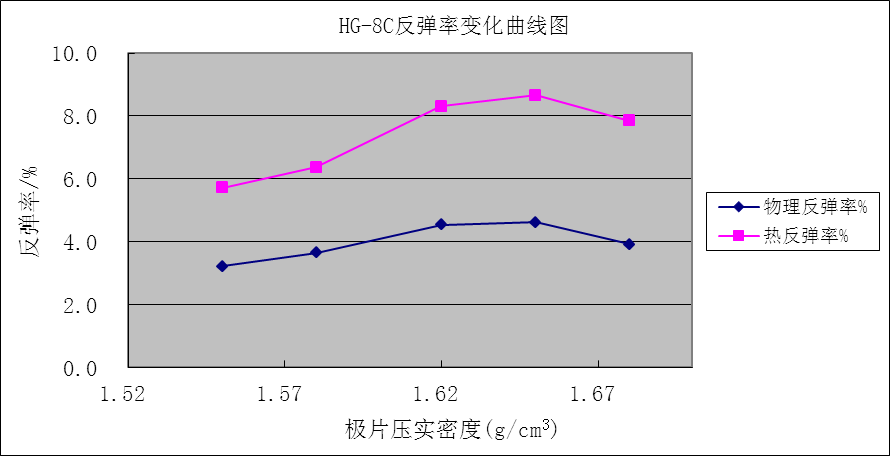

加工性能
注1：物理反弹测试方法：自然静置 1h测量 温度：23℃ 湿度：35﹪
注2：热反弹测试方法：60℃烘 24h
HG-8C极片压实密度较高，反弹低，根据不同的条件，压实密度设计在1.60-1.70g/cm3之间，可获得良好的加工性能。
产品循环寿命
人造石墨HG-8C+钴酸锂LC400常温循环（423465PL-600mAh）。
300次循环，1C充放电，容量保持率达91.6%，循环性能较好。
