ZGXF散装物料负压抽吸机

ZGXF-50

直接联系

盐城紫光建材设备有限公司.

盐城

产品规格型号
参考报价:

40-50万元

品牌:

紫光

型号:

ZGXF-50

关注度:

1310

范围(量程或细度):

5-50

创新点:

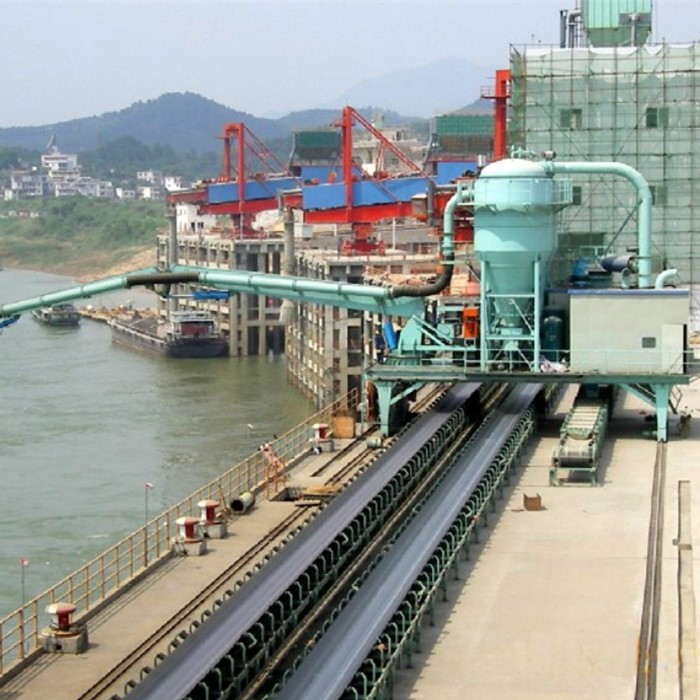

我公司开发的散装物料负压抽吸机(负压卸船机)是在消化、吸收日本、美国同类先进产品技术基础上设计改进而成的。该装置主要适用于火力发电厂、水泥厂、冶炼厂等粉状物料的收集;钢铁、码头等的散装物料输送。

产品介绍

  • 我公司开发的散装物料负压抽吸机(负压卸船机)是在消化、吸收日本、美国同类先进产品技术基础上设计改进而成的。该装置主要适用于火力发电厂、水泥厂、冶炼厂等粉状物料的收集;钢铁、码头等的散装物料输送。
    ZGXF散装物料负压抽吸机是我司充分消化吸收国内外同类产品先进技术经改进设计而成,本机采用罗茨真空泵作为负压抽吸动力,采用自然沉降、旋风、过滤等组合分离及布袋除尘脉冲反吹清灰技术,与同类产品相比,具有产量高、电耗底、分离效率高、无尘作业、安装容易、维护方便、占地少等特点。负压抽吸机由吸嘴、液压吸臂、分离卸料装置、罗茨鼓风机(真空泵)、电控系统等组成,可直接或通过后续输送机械将物料送入散装物料库(仓)。
    一.工作原理;
    ZGXF散装物料负压抽吸机利用罗茨鼓风机(真空泵)产生负压,通过吸嘴,将物料与一定量的空气混合后经过吸臂上的输料管送到分离装置内。物料从空气中分离后落下,进入输送机械送出或进入正压输送设备内,由空气压缩机产生的正压,经过送料管道,将物料送入散装物料库(仓)。而清洁的空气则由分离器上部排出经排风管道,从罗茨鼓风机(真空泵)排气口排入大气。
    二.产品分类
    散装物料负压抽吸机在国内外都已很普遍,在港口码头,固定式、移动式的气力卸船机形式很多,其共同特点都是利用负压吸料来卸船,然后通过机械输送设备或气力输送设备,将物料送至散装物料库中。散装物料气力输送系 般分为负压气力输送、正压气力输送和正、负压混合气力输送。
    我公司生产的散装物料负压抽吸机有负压抽吸直接装车式、负压抽吸机械输送式和正、负压混合气力输送式;根据客户现场的需要,设备又分为:固定式、车载式、船载式和轨道移动式等,尽量为客户提供方便、称心的设备。
    1.直接装车式:
    采用罗茨真空泵作为抽吸的动力,通过吸嘴和液压吸臂将物料从散装货仓中吸至分离器,然后采用自然沉降、旋风分离、布袋过滤等一系列工艺,将物料与空气分离,分离后的物料经过卸料阀到散装机或螺旋输送机卸到运输车的物料罐里,与物料分离后的清洁的空气从分离器上部经过排风管,进入罗茨真空泵,然后从罗茨真空泵出风口排至大气。
    直接装车式物料流程:
    散装货仓—→吸嘴—→料管—→分离器—→卸料器—→散装机(螺旋输送机)—→运输罐车
    2.机械输送式:
    本系统采用罗茨真空泵作为抽吸的动力,通过液压吸臂和吸嘴将水泥从散装货仓中吸至分离器,然后采用自然沉降、旋风分离、布袋过滤等一系列工艺,将水泥与空气分离,分离后的水泥经过卸料闸阀和过渡仓,进入气化斜槽,再通过斗提机将水泥输送至料仓顶, 终通过布置在料仓顶的气化斜槽将水泥输送至一个或多个料仓中,详细流程见系统图。
    与物料分离后的清洁的空气从分离器上部经过排风管,进入罗茨真空泵,然后从罗茨真空泵出风口排至大气。
    机械输送式物料流程:
    散装货仓—→吸嘴、料管—→分离器—→过渡仓—→气化斜槽—→斗提机—→库顶气化斜槽—→料仓—→散装机—→运输罐车
    3.气力输送式:
    本系统采用罗茨真空泵作为抽吸的动力,通过液压吸臂和吸头将水泥从散装货仓中吸至分离器,然后采用自然沉降、旋风分离、布袋过滤等一系列工艺,将水泥与空气分离,分离后的水泥经过三通阀,进入到仓泵①中,仓泵①料满后料位仪报警,三通阀切换方向,水泥开始进入到仓泵②中,与此同时仓泵①的加压阀、流化阀和出料阀打开,开始加压送料,水泥通过管道和库顶阀门的切换被输送至一个或多个料仓中,仓泵①料送空后,仓泵②料满,三通阀切换,仓泵①又开始进料,仓泵②开始送料,如此2个仓泵之间轮换进行吸料和送料,与物料分离后的清洁的空气从分离器上部经过排风管,进入罗茨真空泵,然后从罗茨真空泵出风口排至大气。
    气力输送式物料流程:
    散装货仓—→吸嘴和料管—→分离器—→仓泵2—→仓泵1—→料仓—→运输罐车—→散装机
    三.结构技术特点
    散装物料气力输送系统由吸嘴、液压臂、分离器、真空泵、液压系统、电控系统等组成。
    1.旋转式内外筒吸嘴
    旋转式内外筒吸嘴的外筒上有专业的可调式补气孔,通过内筒和外筒的间隙实现补气。旋杆在电机带动下旋转,可带动吸嘴周围物料层松动,有利于充分吸料。
    2.液压多节臂
    操作员通过操作手柄来控制电控柜和液压系统,使油缸和电机操控多节臂配合吸料管动作,以使吸嘴能到达货船料仓的各部位,回转支承可使吸臂向左向右各90°回转。
    3.旋风组合式料气分离器
    旋风组合式料气分离器相对于其它普遍使用的传统形式的分离器而言,对粉状物料与空气分离的效果更好,体积更小。分离器内置过滤布袋我们选用进口的覆膜滤袋,分离效果优于一般国产滤袋,经过我们科学 的计算以及以往的工程经验,选择 的过滤速度,配合新型脉冲式反吹清灰装置,从而使物料和空气的分离更彻底,滤袋的清灰更容易,滤袋和真空泵的使用寿命更长,通过真空泵排空的空气更清洁环保。我公司自主研发的料气分离器,使该设备的检修、维护更加快速和便捷,特别是更换布袋的工作变得非常简单方便。
    4.真空泵及特制消音器
    真空泵选用国产或进口优质品牌,质量保障,价格优惠,售后服务好。除真空泵厂家自带的进、出口消音器外,我公司在真空泵出风口外特加一个特制消音器,此消音器能消除≥30db(A)的噪音,使现场工作场所和附近的厂区、生活区环境更舒适。在条件允许下,业主可以在夜间进行卸船作业,充分利用低谷电,大大降低卸装每吨水泥的电费。
    5.连续输送,降低能耗
    我公司设计的本方案,系统设备可使分离器24小时不停顿连续运作,切换阀门只在过渡仓上下进行,对分离器的进料无任何影响,因为没有泵体之间进料切换的停顿,所以降低了每一吨物料的使用能耗
    6.大倾矩回转支撑结构设计
    港机标准设计,液压或电动马达驱动,180度旋转,作业范围大,效率高。
    ZGXF散装物料负压抽吸机按承载工具可分为:固定式、移动式、车载式、船载式四类,按送料方式可分为:负压抽吸机械输送、负压抽吸气力输送、负压抽吸直卸装车式三类。按生产能力可分为:20、40、60、80、100、120t/h等各种规格。
    四.技术参数:

    规格型号处理量
    (t/h)
    风机功率(mm)输送管径(mm)吸臂长度    (m)输送压力
    (-Kpa)
    ZGXF-2015-2055DN1506-8-49
    ZGXF-3020-3075DN 2008-10
    ZGXF-5040-5090DN250标配12m,可根据现场水位落差船舶大小来定
    ZGXF-8060-80110DN300
    ZGXF-10070-100132DN300
    ZGXF-12090-120160DN300
    ZGXF-150120-150185DN350
    ZGXF-200150-200245DN400

    本公司可根据用户需要设计特殊规格的抽吸机组。
