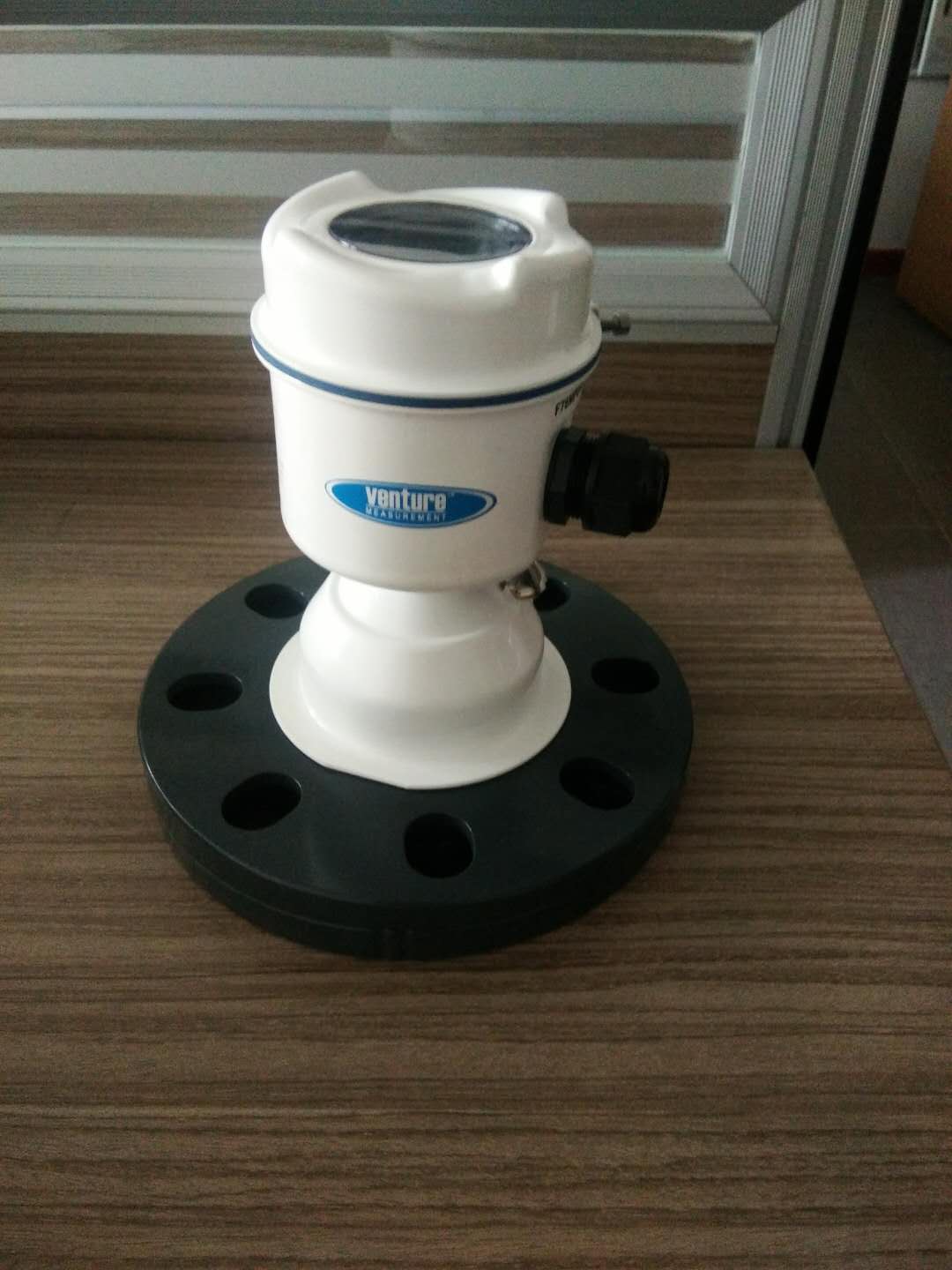

venture美国必测F78MP高频雷达波物位计

F78MP100-2-H-2-A

F78MP100-2-G-2-A

F78MP100-2-J-2-A

F78MP100-2-K-2-A

F78MP100-2-L-2-A

F78MP100-2-M-2-A

F78MP040-2-H-2-A

F78MP040-2-G-2-A

F78MP040-2-J-2-A

F78MP040-2-K-2-A

F78MP040-2-L-2-A

F78MP040-2-M-2-A

雷达采用 78GHz连续调频波，大量程可达100m。专为固 体的连续测量设计，不受温度、压力变化或蒸汽液位改变的影响，可以用 于固体（包括且不限于水泥粉末，塑料颗粒/粉末，谷物，面粉，煤，焦炭 等）的连续测量，点阵式LCD液晶屏显示，自带和吹扫连接，支持 HART® 协议和4-20mA输出。

美国必测F78MP高频雷达波物位计工作原理 脉冲雷达的天线发射-个极窄的微波脉冲，叠加  78GHz的正弦波信号，经 天线向下传输，碰到被测介质表面，其部分能量被反射回来，被同-天线 接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

美国必测F78MP高频雷达波物位计特点与优势    •        快速设定功能帮助您在几分钟内 完成参数设定 • 78 GHz 高频可以提供4°超窄的 波束角，避免安装立管产生的噪 声，并可在倾斜物料表面获得良 好反射 • 自带，可以帮助波束对准 特定的区域，以获得更好的反射 效果 • 二线制设计，支持20～32VDC电 压供电 • 量程有40m和100两种规格供选择 • 自带吹扫功能，可以实现自清洁

美国必测F78MP高频雷达波物位计技术规格 尺寸图  美国必测MP78高频雷达波物位计

基本参数 电压 24 VDC，大30 VDC 大负载 550 欧 死区 400 mm（距离传感器参考点） 大测量范围 40 m 或100 m；取决于型号 频率 78 ～79 GHz FMCW 更新速率 大10秒（取决于设计定） 波束角 4 度 性能参数 大测量误差 5mm（包含滞后和非重复性） 环境温度 耐压 0.86～1.06 Bar 工艺温度 -40 ～200 输出 4 ～ 20 mA, HART HART 通讯   负载 230 ～550 欧姆； 230 ～500 欧姆（连接耦合模块时）   大通讯距离 1500 m 双绞线 湿度 45 ～ 75% 相对湿度 介电常数 20米内：小1.6 100米内：小2.5 物理 材质 316不锈钢，喷涂白漆 防护等级 Type 4X/NEMA 4X; Type 6/NEMA6, IP68 出现口 1/2” NPT 发运重量 3.15 kg（3” 不锈钢法兰） 过程连接 3、4、6平面或凸缘法兰

证书与认证 FM 和 CSA (US & Canada) ●  普通场所：Type 4X/NEMA 4X; Type 6/NEMA6, IP68 ●  防爆场所：Class II, Div1, Groups E, F, G; Class III T4                  Class I, Div 2, Groups A, B, C, D, T4

CE ●  电磁兼容认证 ●  低电压指令
