一、工作原理

       静电式粉体流量计基于静电感应原理。气力输送管道内，高速流动的干粉颗粒之间、粉体与管壁持续摩擦碰撞，粉体携带稳定静电电荷；带电粉料流经环形无源传感器检测区域时，传感器感应出微弱电荷信号。变送器对原始信号滤波降噪、放大处理，结合管径、输送风速、粉体物性等现场标定参数，通过算法换算得到粉体瞬时质量流量与累计总量。 传感器为无源结构，内部无电子器件；交流耦合信号处理电路可抑制管道气流波动、工频电磁干扰，减少测量漂移。

适用前提：干燥粉体、具备一定输送流速

二、核心技术优势

1. 全通径无阻挡，无压力损失管道内部无节流、无凸起，不会改变原有流场，不会造成物料堆积堵塞，不增加风机负荷。

2. 无源环形传感器，耐高温抗振动传感环不含电路芯片，耐高温、抗震动；管壁积灰不影响测量，无需持续吹扫，维护量低。

3. 响应速度快，支持故障预警快速捕捉流量变化，可设置流量上下限，实现断料、堵管、缺料提前报警，及时发现管线输送异常。

4. 安装改造简单法兰串联安装，直接串入原有管道；模块化设计，变送器与传感环可单独拆装，检修不用大面积拆管。

5. 标准工业信号输出支持 4-20mA、RS485 Modbus，可直接接入 PLC/DCS 中控系统，远程读取瞬时流量、累计量，方便生产统计、配料核算。

三、典型应用场景

高炉喷煤煤粉计量、水泥生料 / 矿渣粉输送管线、粉煤灰气力输送、石灰粉、化工粉体、新材料粉料密闭气力输送。 适合正压、负压稀相 / 密相气力输送管道，用于配料控制、产能统计、物料损耗核算、输送管线故障监测。

四、选型要点

1. 物料物性确认：干燥粉体。

2. 管道流速：需要保证*低输送流速，流速过低，粉体荷电弱，测量灵敏度下降。

3. 温度、压力选型：常温工况选标准款；高温管线选配耐高温传感环；高压、防爆车间选用防爆版本。

4. 量程匹配：按正常工艺输送流量选型，量程不宜过大，保证正常工况落在仪表测量较佳区间。

5. 管径匹配：DN25~DN600 多规格可选，传感器内径与管道内径保持平齐，防止台阶积料。

五、现场使用要点

1. 传感器安装位置优先选直管段，远离弯头、变径、阀门、三通等扰流部件，减少粉体偏流影响。

2. 粉体种类、输送工况大幅变更后，需要现场重新标定，保证计量准确度。

3. 做好仪表可靠接地，降低变频器、大功率电机带来的电磁干扰。

4. 定期巡检，检查法兰密封、线缆绝缘，管道严重结块积料及时清理。

六、结语

静电式粉体流量计，依靠无源静电感应技术实现气固两相干粉在线计量，解决传统粉体流量计压损高、易堵、磨损大的痛点。仪表免吹扫、低维护，兼具流量计量与堵管预警功能，为气力输送工艺配料管控、生产成本核算、管线异常监测提供数据支撑。选型时综合粉体物性、管道流速、温度压力、防爆需求综合评估，规范安装标定，可长期稳定完成粉体在线计量工作。

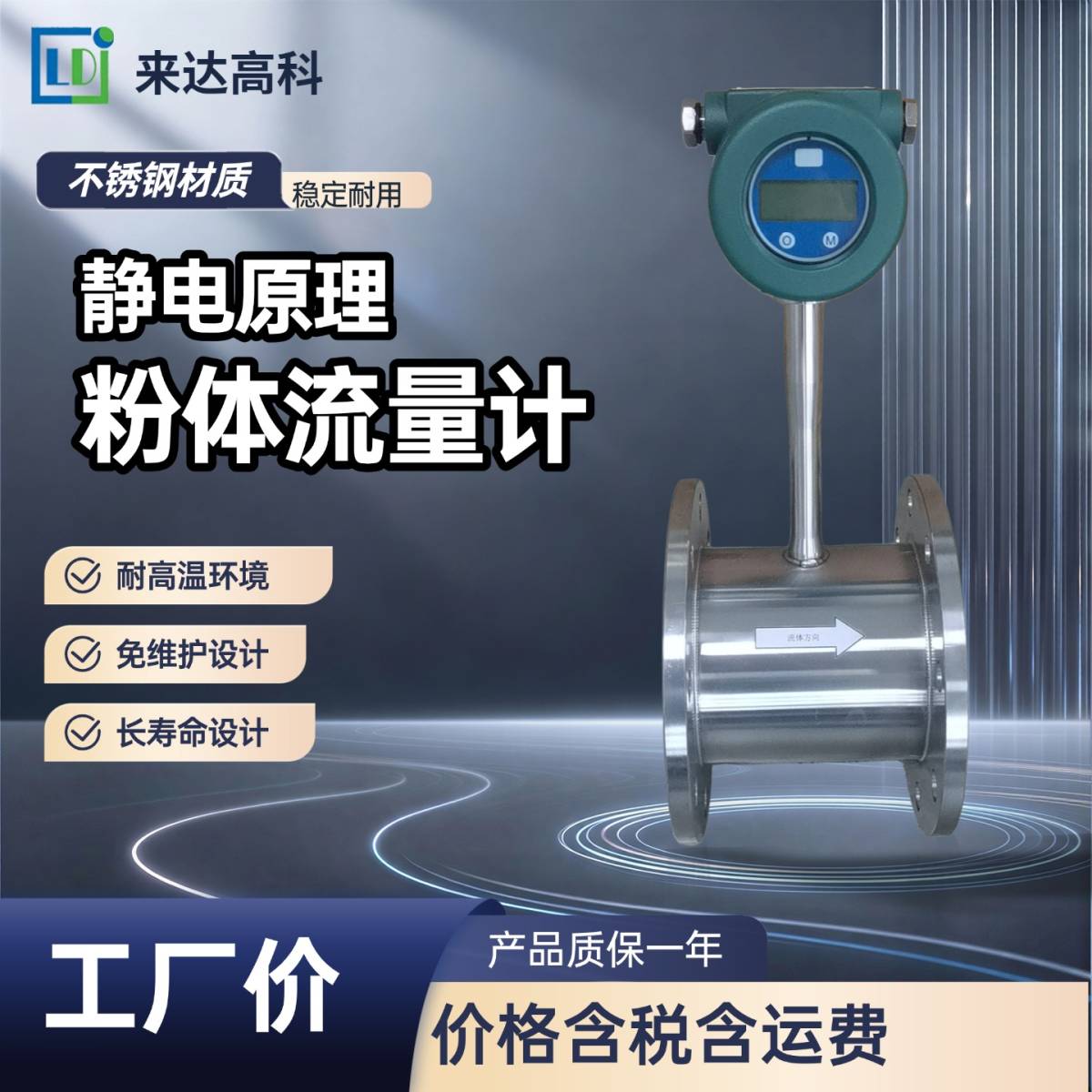

产品：来达高科 LD-GFL 静电式粉体流量计
