粉体行业在线展览
粉体行业在线展览
JLL
直接联系
江苏久吾高科技股份有限公司
江苏
面议
久吾高科
JLL
917
久吾高科开发的的锂镧锆氧系列（以下简称：LLZO）是以氧化物陶瓷材料为基础的一类固态离子导体，能够在固态结构中传导锂离子（Li⁺），构建是全/半固态电池领域的重要材料。
简介：LLZO 是一类石榴石型结构氧化物固态电解质，具有较高离子电导率和优异的化学稳定性，是全固态锂电池的关键材料。
型号：
产品型号 | JLL-O | JLL-A | JLL-N | JLL-T | JLL-H |

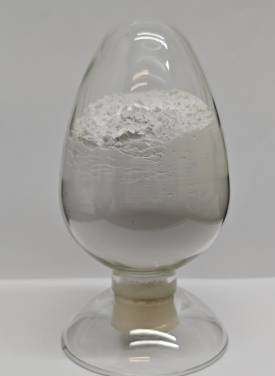

产品形态 | 白色粉末 | ||||
晶体结构 | 与PDF#45-0109一致 | ||||
粒径/D50 | 0.3～5.0μm可定制 | ||||
水分 | ≤1000ppm | ||||
杂质含量 | Ca、Na、Fe、Cu、Cr等杂质离子含量均 ≤200 ppm | ||||
离子电导率（陶瓷片） | 10-5 S/cm | ≥0.4 mS/cm | ≥0.7 mS/cm | ≥1.0 mS/cm | ≥0.4 mS/cm |
注：JLL-H 产品是通过LLZO系列产品表面改造得到，拥有优良的表面稳定性，可在空气环境中长时间暴露，适用于水系浆料。
产品特点：
l 离子电导率高（≥1.0 mS/cm），锂离子迁移速度快；
l 粉体纯度高，杂质含量低，减少副反应；
l 颗粒粒径分布窄，D50在0.3-5.0 μm内可控，粉体形貌呈类球形，便于分散，制浆；

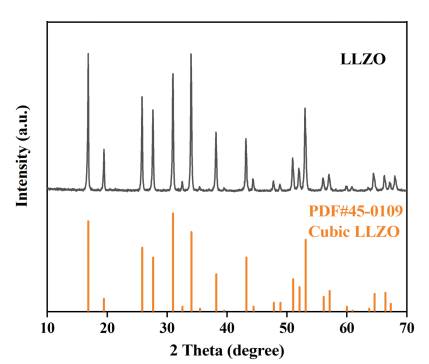

XRD衍射图谱 图谱显示，除标准衍射峰外，无其他杂峰，物相纯净。 | 电化学交流阻抗谱 根据阻抗谱中电阻数据计算出离子电导率为1.07mS/cm，处于**。 |

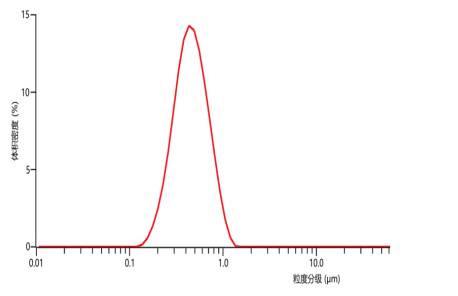

粉体微观形貌图 微观形貌图像显示粉体粒径分布均一，形貌呈现球型，无团聚现象。 | 粉体粒径分布图 粒径分布图展示粉体颗粒粒径分布范围窄，呈现正态分布，均一度高。 |
