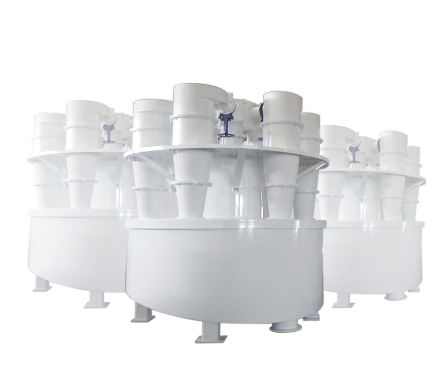

浓缩分级旋流器组系列
1092
• 分级旋流器组是由多台分级旋流器组成的组合式旋流器组，采用矿浆分配器集中进料，有利于进入各旋流器的矿浆保持均衡的压力，从而保证各旋流器的正常工作。
• 矿浆分配器设计合理，保证各单体旋流器工作状态完全一致，溢流粒度组成稳定；溢流箱、底流箱角度设计合理，有利于溢流、底流顺利排出，且不发生喷溅。
• 分级旋流器组通过浆阀垂直安装在径向圆柱式料浆分配器。
• 为了增强溢流箱及底流箱的耐磨性和抗腐蚀性，箱底及侧面铺衬高铝耐磨陶瓷，有效的增加了箱体的使用寿命。
• 分级旋流器组中各旋流器通过阀门控制，进料总管上安装有压力表，可以通过压力表读数调整工作状态及判断旋流器运行状态。
• 分级旋流器组带有操作平台及扶梯，方便旋流器的操作及维护。
型号 | 直径(mm) | 入料压力(Mpa) | 处理能力(m³/h) | 分级粒度(mm) |
N*FX200 | 200 | 0.10-0.15 | N*(20-35) | 0.04-0.10 |
N*FX250 | 250 | 0.10-0.15 | N*(30-60) | 0.04-0.12 |
N*FX300 | 300 | 0.10-0.15 | N*(50-80) | 0.04-0.12 |
N*FX350 | 350 | 0.10-0.15 | N*(70-120) | 0.06-0.16 |
N*FX380 | 380 | 0.10-0.15 | N*(100-160) | 0.06-0.16 |
N*FX400 | 400 | 0.10-0.15 | N*(120-180) | 0.06-0.16 |
N*FX450 | 450 | 0.10-0.15 | N*(160-220) | 0.10-0.20 |
N*FX500 | 500 | 0.10-0.15 | N*(180-250) | 0.10-0.20 |
N*FX610 | 610 | 0.10-0.15 | N*(200-300) | 0.10-0.20 |
N*FX660 | 660 | 0.08-0.15 | N*(250-400) | 0.15-0.20 |
