一、产品概述

在冶金烧结、煤炭加工、矿粉处理、生物质燃料、粮食加工等粉体与颗粒物料生产中，水分含量直接影响配料精度、干燥能耗、成型质量与生产。传统人工取样化验效率低、误差大、无法实时监控。

介可视JKS-MW4000在线微波水分仪采用非接触穿透式微波测量+超声波高度补偿技术，实现皮带输送线上实时、连续、全自动、高精度水分检测，为工业生产提供稳定可靠的在线水分数据，提升工艺控制水平、降低能耗与原料损耗。

二、工作原理

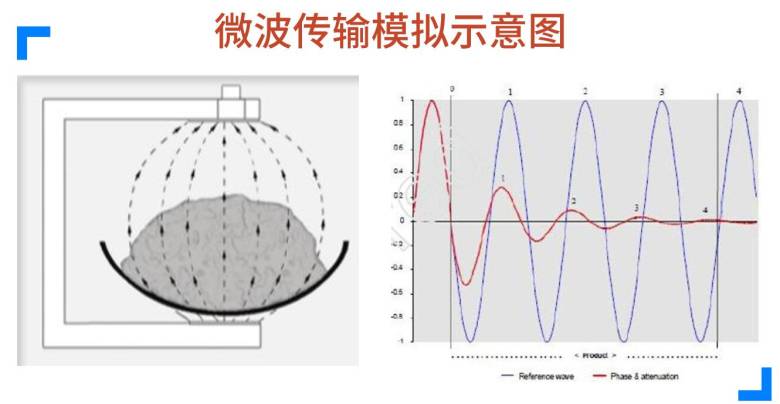

仪器基于微波能量衰减法进行水分测量：

1. 微波发射探头从输送带下方发射2.4GHz特定频率微波；

2. 微波穿透皮带与物料，水分子O-H键吸收微波能量，导致信号衰减；

3. 接收探头采集剩余微波能量，计算能量损失值；

4. 配套超声波高度补偿探头实时测量物料厚度，除去料层高度变化带来的误差；

5. 微电脑系统根据能量衰减量与物料高度，计算物料含水率。

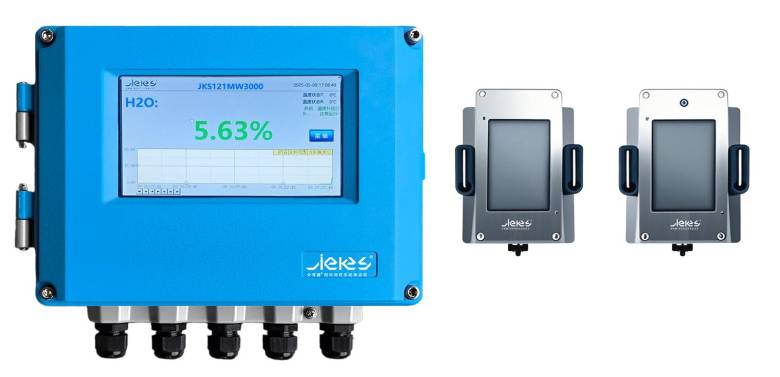

三、系统组成

• 微波发射单元（JKS-MW4000E）

• 微波接收单元（JKS-MW4000R）

• 微电脑中控制单元（JKS-MPC3000）

• 7寸彩色触摸屏人机界面

• 超声波高度补偿探头（标配）

• 高功率型号：支持物料厚度＞40cm场景（可定制）

四、核心技术参数

• 测量原理：非接触式穿透微波测量

• 测量频率：2.4GHz

• 水分测量范围：0–80%（依物料而定）

• 分辨率：0.01%–0.1%

• 测量误差：典型0.1%–0.5%

• 微波功率：‑26Dbm ~ +1Dbm（10档可调）

• 反应时间：约1.5μs

• 数据输出：4个/秒

• 输出信号：2组4‑20mA模拟量、Modbus‑RTU通讯

• 工作电源：110–230V AC

• 探头防护：IP66

• 工作温度：‑30℃ ~ 60℃（低温可配加热器）

• 处理器：32位ARM架构

• 显示界面：7寸彩色触摸屏

五、标定方法

1. 在系统页面调整微波发射功率

2. 设置匹配的滤波时间

3. 记录空皮带零点

4. 多次取样化验水分，同步记录微波数据

5. 系统自动拟合水分曲线，完成标定

六、技术优势

• 全截面测量：穿透整层物料，测总水，数据更具代表性

• 非接触式：不粘料、不磨损、不影响生产

• 实时在线：瞬时数据输出，支持闭环控制

• 高度补偿：超声波消去料厚变化误差

• 高精度稳定：均匀物料误差0.1%–0.5%

• 抗干扰强：不受粉尘、水蒸气影响

• 免维护：运行成本低、长期稳定

• 低功率：不改变物料特性，对人体与设备无损害

七、典型应用物料

• 冶金：烧结混合料、矿粉、焦炭、球团矿

• 煤炭：原煤、精煤、煤粉、泥煤

• 建材：水渣、膨润土、砂石

• 造纸：废纸、木片、纸浆板

• 生物质：木片、树皮、秸秆

• 粮食：谷物、油料

• 矿业：锌矿、铜矿、镍矿、铝土矿

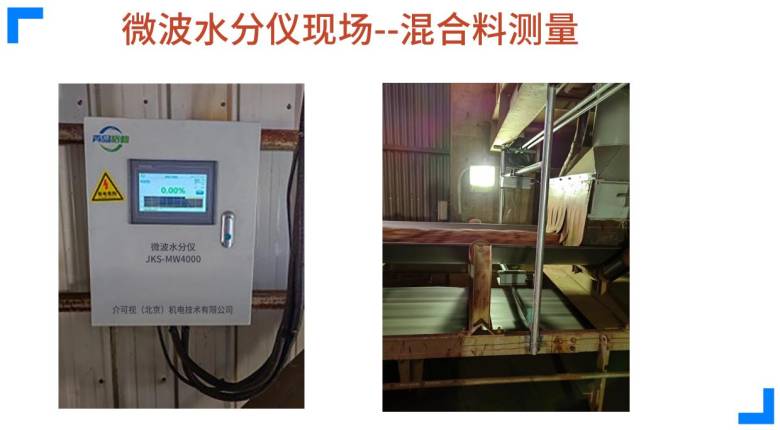

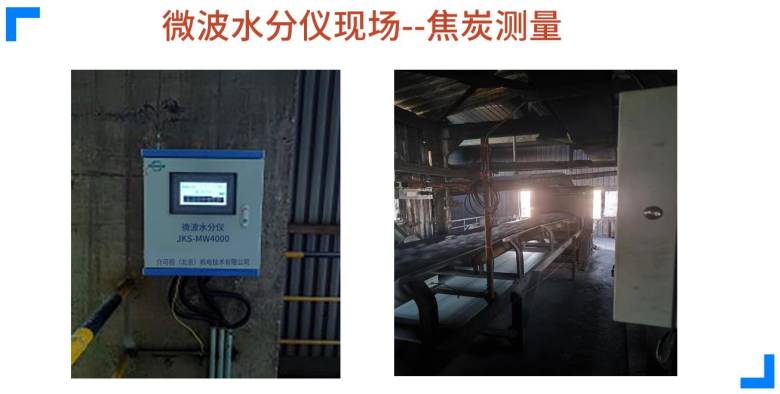

八、安装说明

• 发射探头安装在输送带下方

• 接收探头+超声波探头安装在输送带正上方

• 可安装在皮带、料仓、漏斗、管道等场景

• 标准探头补偿厚度：40cm

• 定制高功率型号：可测厚度达1米

九、如何选择在线水分仪

1. 优先选择非接触穿透式，精度远高于反射式

2. 须配备高度/厚度补偿探头

3. 反射式无高度补偿，误差大，仅适合简易场景

4. 工业皮带输送线选：穿透式+超声波补偿方案
