触屏黑屏排查

在饲料、粮食、化工等行业的自动化生产现场，杰曼包装秤应用广泛。设备长期运行受现场环境、供电波动等影响，偶尔会出现一些常见小故障，触摸屏黑屏就是现场运维最常遇到的问题之一。

别急着报修！很多情况自己就能快速排查。今天就给大家详细讲解——包装秤单元触摸屏黑屏的3种典型原因及排查步骤，运维人员照着步骤就能快速定位问题、高效解决。

杰曼包装秤单元

触摸屏黑屏故障排查方法

一、包装秤触摸屏黑屏三大常见原因

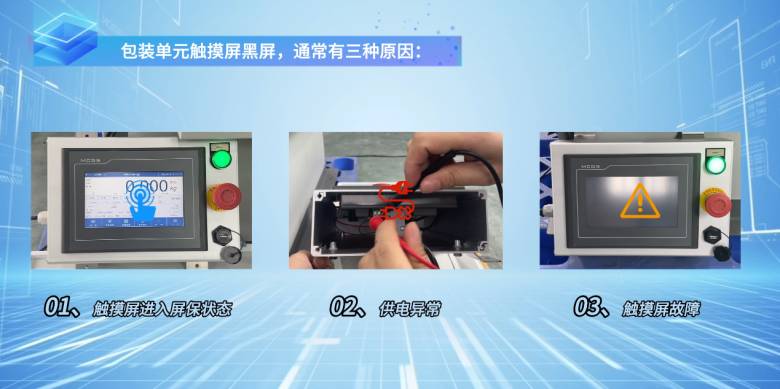

包装单元触摸屏出现黑屏，主要归纳为 3 种情况：

● 触摸屏自动进入屏保状态；

● 设备供电线路异常；

● 触摸屏本体硬件故障；

01 / 排查步骤

1️⃣ 触摸屏进入屏保状态（最常见）

● 判断方法：

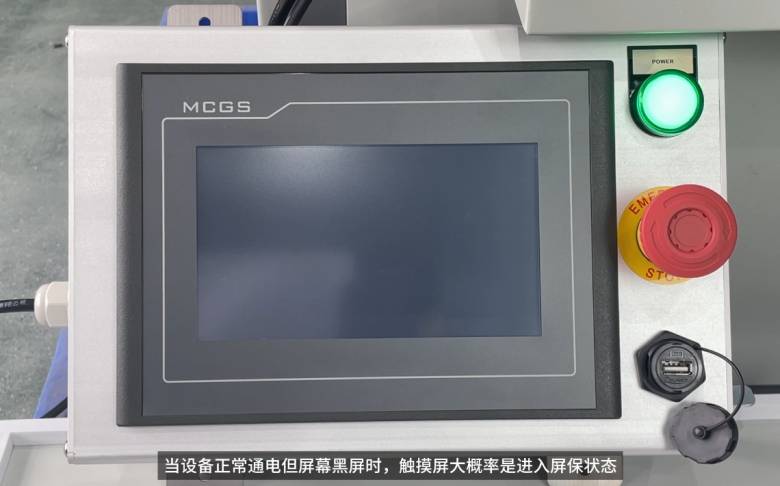

- 设备正常通电，屏幕黑屏，轻触显示屏界面，观察是否恢复正常；

● 解决方法：

如果不需要屏保功能，可以永久关闭：

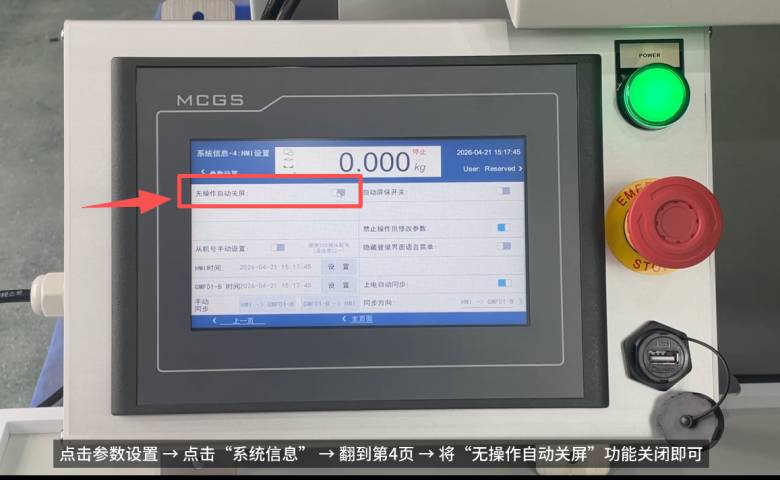

- 点击参数设置 → “ 系统信息 ” → 翻到第4页 → 关闭“ 无操作自动关屏 ”；

✅ 这是最简单、最容易被忽视的情况，优先尝试；

2️⃣ 供电异常（重点排查）

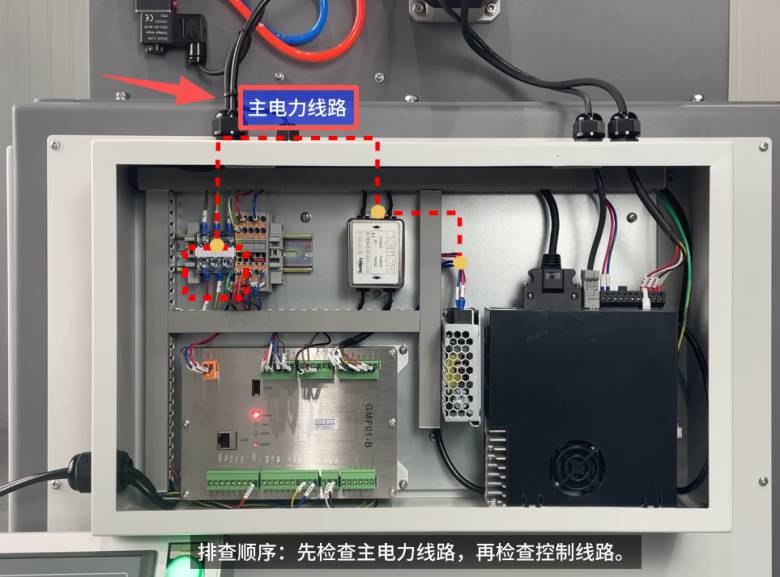

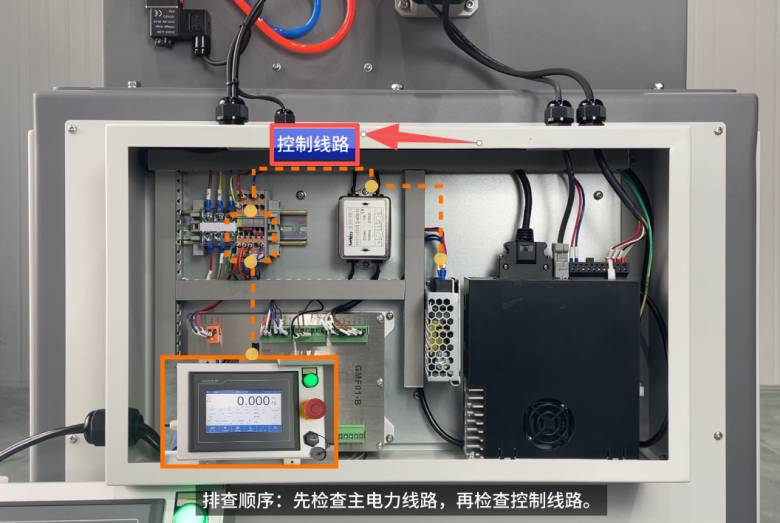

⚠ 注意：如果确定轻触显示屏屏幕不亮，但外部已经给设备供电，就需要检查电控箱的接线。排查顺序：先检查主电力线路，再检查控制线路。

第一步：检查主电力线路

● 确认外部供电正常，电源线连接牢固；

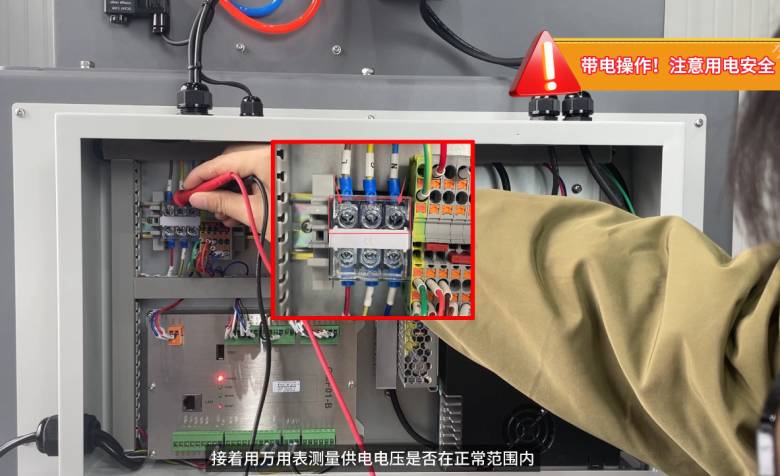

● 用万用表测量供电电压（标准范围：AC 220V ± 10% 以内），此时供电电压AC 233.5V，电压在区间内，说明外部供电正常；

- 若电压超标或测不到电压，判定外部电源供电异常，需排查外线送电情况；

● 检查开关电源：

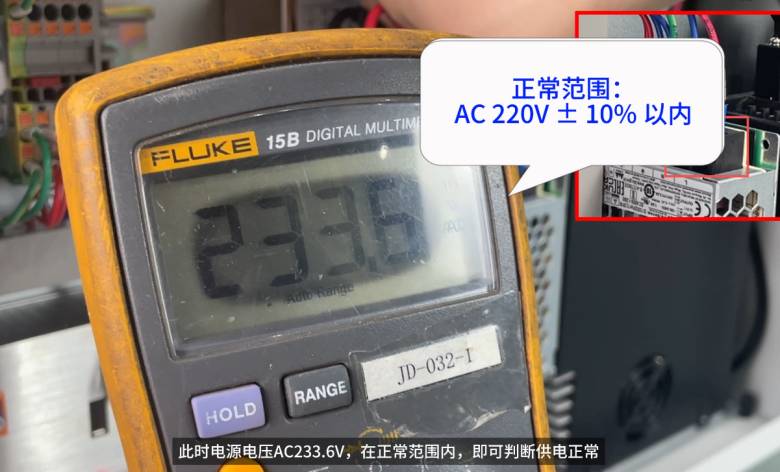

- 检查电压输入线连接是否牢固，万用表测量电源电压是否正常范围内（标准范围：AC 220V ± 10% 以内），此时电源电压AC 233.6V，在正常范围内，即可判断供电正常；

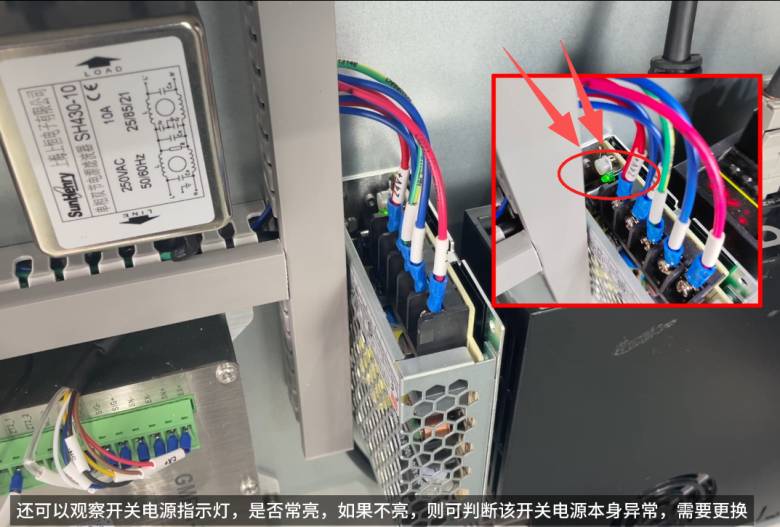

- 开关电源指示灯是否常亮；

- 指示灯不亮 → 直接判定开关电源本体故障，建议更换；

第二步：检查控制线路（DC 24V）

如果以上主电力线路供电全部正常，那么需要检查控制线路：

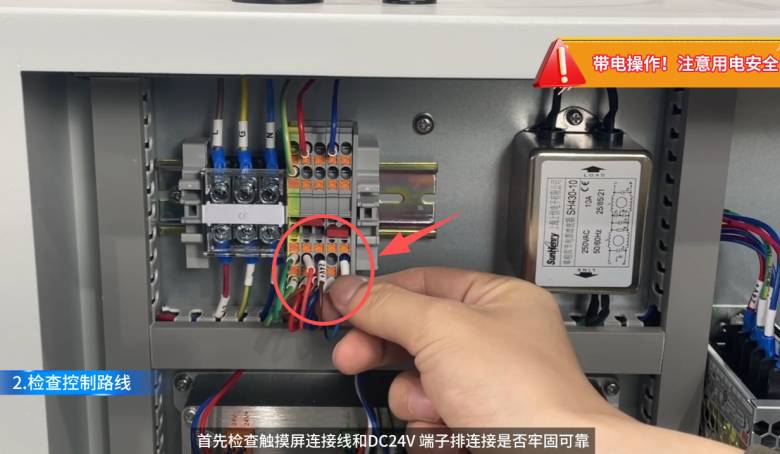

● 检查触摸屏连接线、DC24V 端子排接线是否紧固；

● 万用表测量供电电压，标准范围：DC 24V ±10% 以内，此时供电电压DC 24.11V，在正常范围内，即可判断供电正常；

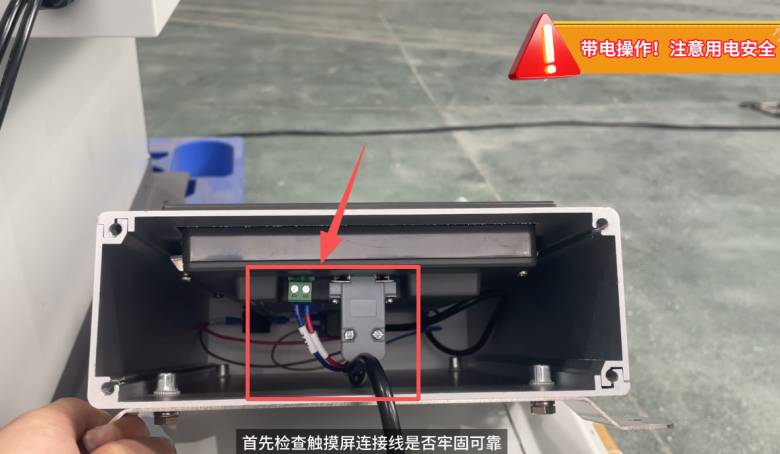

● 若端子排电压正常，拆开触摸屏侧面挡板：

- 检查屏体背部接线是否牢靠，再次测量电源输入电压；

- 电压在标准范围内 → 线路供电正常，判定触摸屏本体损坏，建议直接更换。

● 若测量电压严重偏低（如 0.645V、0.708V）：

- 判定电源线线路异常，直接更换电源线即可；

● 端子排供电异常时排查逻辑：

- 复测开关电源输出电压：

● 若开关电源输出 DC24V 正常 → 判定端子排故障，建议更换端子排；

● 若开关电源输出电压异常 → 判定开关电源输出故障，需更换开关电源；

● 更换开关电源后，端子排依旧供电异常，则端子排也需同步更换。

3️⃣ 触摸屏本身故障

如果以上两步全部排查完毕，供电、接线、开关电源均正常，而屏幕依然黑屏，则可以初步判断为触摸屏硬件故障。

✅ 推荐方案：

● 更换同型号触摸屏；

● 如现场有多台同型号设备，可进行交互测试，快速定位故障；

包装秤触摸屏黑屏，先别盲目拆机换件，先判屏保、再查供电、最后判定屏体故障，按照以上标准化流程，运维人员就能快速自查、快速恢复生产。

后续还会持续更新杰曼包装秤单元、检重秤、称重仪表等更多常见故障排查教程，帮大家轻松搞定现场设备运维。
