扣式电池极片制样技术:高重复性电极片制备全流程解析
2026-05-13     来源:长沙米淇仪器设备有限公司.   >>进入该公司展台

扣式电池极片制样技术:高重复性电极片制备全流程解析



扣式电池极片(正、负极片)的质量直接决定电池容量、循环寿命及测试数据的可靠性。从浆料流变特性、涂布面密度、干燥工艺到冲切毛刺控制,每个环节的微小偏差都会放大为最终电池性能的离散性。本文系统梳理扣式电池极片制样四大核心阶段——浆料调配、涂布成膜、极片干燥与裁切整形,深入剖析各阶段典型缺陷(裂纹、针孔、掉粉、毛刺等)的成因,并提供可量化的工艺优化方案与质量控制标准。


一、扣式电池极片制样流程及质量关键节点

  • 浆料调配 → 固含量、粘度、分散均匀性(直接影响涂布外观)

  • 涂布成膜 → 面密度、厚度一致性、边缘平整度(决定克容量一致性)

  • 极片干燥 → 溶剂残留、粘附力、无开裂(影响极片柔韧性和锂离子传输)

  • 裁切整形 → 直径精度、毛刺高度、无掉粉(装配短路率直接相关)


二、各阶段工艺参数与典型缺陷对照

阶段推荐工艺参数常见缺陷主要原因
浆料调配固含量40-50%(NMP体系),粘度2000-4000 cP团聚颗粒、沉降、气泡分散转速/时间不足;除泡不彻底
涂布成膜刮刀间隙150-250μm,涂布速度20-50mm/s厚度不均、边缘厚边、针孔、划痕刮刀不平、浆料粘度波动、基材张力不足
真空干燥80-120℃,≤-0.09MPa,4-8h涂层裂纹、卷曲、脱模升温过快、真空度不足、粘结剂分布不均
冲切整形配合间隙0.015-0.025mm,毛刺≤10μm毛刺、边缘掉粉、圆片变形模具间隙不当、刃口磨损、压力不足


三、极片制样典型缺陷深度分析与解决方案

1. 浆料阶段:颗粒团聚与气泡残留

  • 改善分散性:采用分步加料法,先高速分散导电剂/粘结剂(2000rpm,30min),再加入活性物质中速混合。使用双行星搅拌机优于普通磁力搅拌。

  • 脱泡工艺:真空脱泡(-0.09MPa,10min)配合离心脱泡(2000rpm,3min),可消除95%以上微泡。浆料静置30min后再涂布。

  • 固含量优化:NMP体系固含量45-50%为宜,水性浆料(CMC+SBR)固含量40-45%;粘度过高易产生团聚,过低导致开裂。

2. 涂布阶段:厚度均匀性与边缘缺陷

  • 刮刀水平校准:使用数显测厚仪或塞尺每批次前校正刮刀与基材间隙,偏差≤2μm。推荐自动涂布机配合闭环调刀。

  • 边缘厚边抑制:调整刮刀角度至15-20°,并在浆料中加入0.1-0.3%表面活性剂(NP-10)降低表面张力;提高涂布速度(50-70mm/s)可减少边缘堆积。

  • 针孔/气泡痕:涂布前对基材进行等离子处理(提高润湿性);浆料过200目筛网;涂布后静置1min再进入烘箱。

  • 面密度控制:每200mm长度取样称重,单片面密度偏差≤±3%。

3. 干燥阶段:开裂、卷曲与粘附力

  • 梯度升温工艺:分步干燥:室温→50℃/1h→80℃/2h→100℃/2h,避免溶剂快速蒸发导致涂层龟裂。真空干燥箱需提前预热。

  • 防止卷曲:干燥时用平整玻璃板或金属板压住极片四角;或采用真空吸附平台。铝箔/铜箔背面可预先涂覆薄层导电胶增加附着力。

  • 粘结剂迁移:水性浆料干燥时粘结剂易随水流向表面,导致底层粉化。解决办法:快速升温(90℃以上)抑制迁移,或使用改性SBR胶乳。

  • 残留溶剂测试:采用卡尔费休法,NMP残留应<500ppm,水残留<200ppm。残留过高会导致极片发软、循环变差。

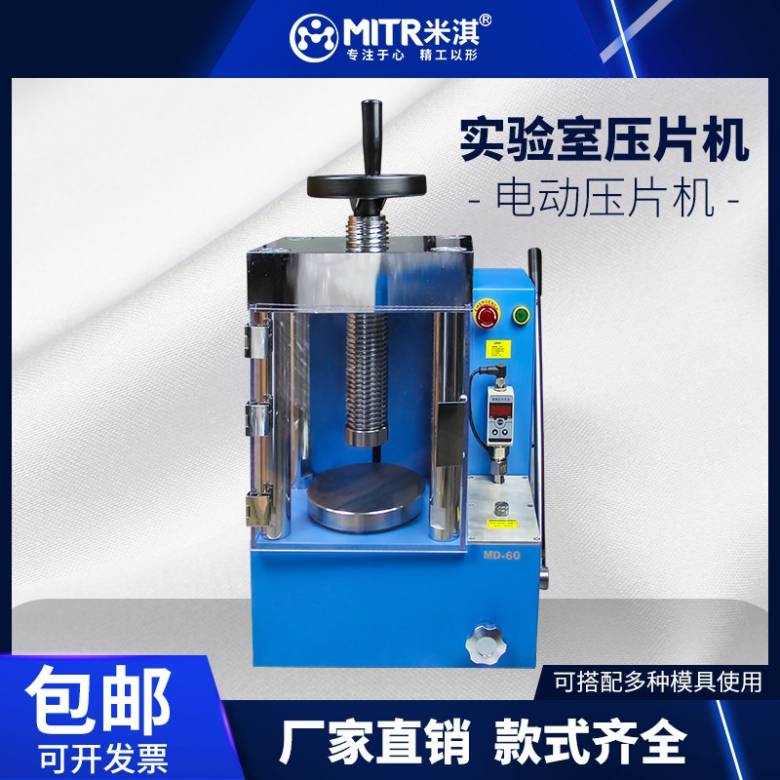

4. 冲切阶段:毛刺与掉粉控制

  • 模具间隙动态调整:极片总厚度(铜/铝箔+涂层)作为基准,间隙设置为厚度×(8-12%)。例如总厚0.15mm,间隙取0.015mm。冲切200次后需复检。

  • 防掉粉技术:冲切前在极片背面贴一层离型膜,冲切后剥离,可大幅减少边缘涂层崩落。或在凹模刃口涂覆类金刚石涂层降低摩擦。

  • 毛刺检测与标定:每批次用光学显微镜(200倍)测量切口毛刺,垂直毛刺≤10μm,水平毛刺≤15μm。超差立即研磨模具。

  • 冲切后清洁:用无尘布蘸酒精轻拭极片边缘,再在真空烘箱中100℃干燥10min,进一步去除浮粉。


四、极片制样缺陷快速诊断与调整方向

缺陷现象可能根因快速调整方案预防措施
涂层大面积裂纹干燥过快、粘结剂不足降低烘箱温度至80℃;增加PVDF比例(+2%)预设定梯度升温程序;控制固含量≤50%
涂布表面针孔密集浆料气泡、基材脏污延长真空脱泡时间;酒精擦拭集流体浆料先过200目筛;涂布前等离子清洗基材
边缘厚边/凸起刮刀边缘效应提高涂布速度;刮刀口倒角R0.2mm使用防厚边刮刀(凸型刀)
极片冲切毛刺大间隙过大或刃口磨损减小单边间隙至0.015mm;更换模具每1000次检查刃口;极片背面加保护膜
极片掉粉严重粘结剂分布不均;冲切间隙过大增加SBR含量;间隙调小至0.01mm涂布后辊压增强附着力;冲切后吹扫浮粉
极片卷曲/不平整双面涂布应力不均;干燥收缩反卷烘烤(压重物);涂布时背面贴胶带双面涂布时间隙对称;使用防卷衬板


五、扣式电池极片制样标准化操作规程(SOP)

  • Step 1 配料:精确称量活性物质、导电剂(Super P)、粘结剂(PVDF或SBR/CMC),按比例加入NMP或去离子水,公转转速1800rpm搅拌3h,真空脱泡10min。

  • Step 2 涂布:集流体(12μm铝箔/9μm铜箔)置于涂布平台,刮刀间隙设定为干膜厚度×(1.5-2.0倍),涂布速度30mm/s,涂布长度≥100mm。

  • Step 3 干燥:涂布后极片转移至真空烘箱,80℃/2h → 100℃/2h → 120℃/2h(NMP体系),冷却至50℃以下开箱。

  • Step 4 辊压(可选):使用小型辊压机将极片压实至目标密度(正极3.2-3.6g/cm³,负极1.4-1.6g/cm³)。

  • Step 5 冲切:根据扣式电池型号选择对应圆形模具(如CR2032正极Φ12mm,负极Φ14mm),冲切压力200kg,保持1s后泄压。每片检查毛刺。

  • Step 6 干燥储存:冲切后极片立即放入100℃真空箱再次干燥30min,冷却后转入手套箱过渡舱,避免吸潮。


六、极片质量验收标准与推荐指标

检测项目合格标准检测工具/方法频率
面密度目标值±3%电子天平称重(Φ12mm圆片)每批5片




毛刺高度垂直≤10μm,水平≤15μm光学显微镜(200倍)每批10片
涂层粘附力3M胶带撕拉无脱落百格测试+胶带每批1片
水分含量≤200ppm(正极),≤150ppm(负极)卡尔费休库伦法每批混合样
厚度一致性片内偏差≤±3μm千分尺多点测量每批3片


七、总结:极片品质决定电池性能天花板

扣式电池极片制样的核心在于“均匀、洁净、低应力”。浆料阶段需保证固含量和分散度;涂布阶段严控厚度一致性和表面缺陷;干燥阶段应采用梯度升温避免裂纹;冲切阶段确保模具间隙和刃口锋利。每批次极片应保留留样并进行物性检测(面密度、毛刺、含水率),建立极片质量数据库,与电化学性能关联反推工艺优化方向。对于高比能研究体系(如高电压正极、硅负极),还需额外关注极片孔隙率和电解质浸润性。规范的极片制样流程是扣式电池结果可重复性的基石,值得投入时间和精力进行精细化控制。

进阶提示:引入在线厚度/面密度测量系统及自动化冲切机,可大幅降低人为误差。定期参加实验室间比对(如极片毛刺测试),确保制样水平行业对齐。


【极片制样问题诊断与工艺优化】

极片裂纹、掉粉、毛刺或循环一致性差?提供免费远程工艺诊断及付费涂布/冲切参数优化服务,协助建立标准化制样SOP与质量控制系统。

📞 极片制样咨询 或致电 189-7497-9799 (技术专线)

* 提供免费基础诊断、浆料配方建议及模具间隙优化,承接扣式电池极片小样制备与测试分析服务。


免责声明: 本文内容基于锂电行业通用经验,不同材料体系(如LCO、LFP、NCM、石墨、硅碳)需微调参数。操作涉及有机溶剂和高压气体时请做好防护。本指南仅供参考,建议结合实际材料开展小试优化。
