物料特点：结晶型有机螯合铬，多为热敏、怕高温变色、要求低金属污染；成品多用于饲料添加剂、保健品原料，要求粒度分布窄、无重金属污染、密闭无粉尘，易团聚结块

目标粒度常见：D50 3～15μm；普通粗粉：80～300 目；超细：D50≤5μm

一、选型优先级（从高到低）

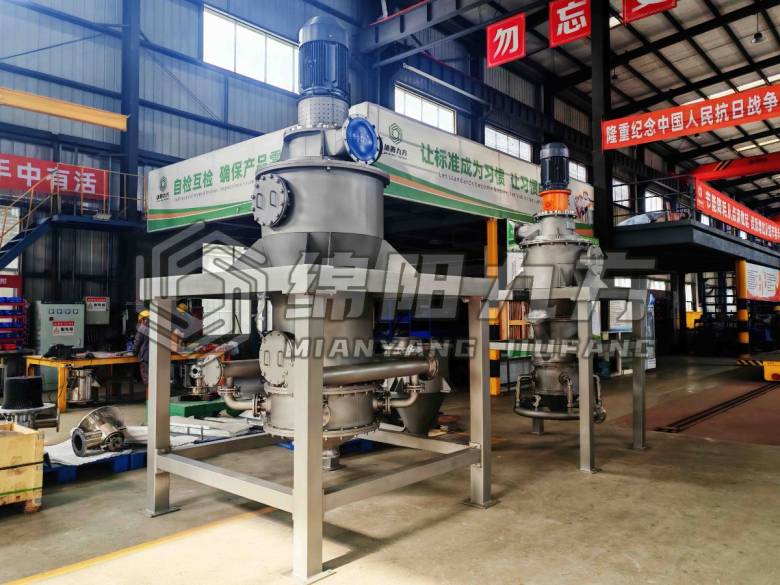

 ✅  首选：流化床式气流粉碎机【高纯度、超细、热敏有机铬首选】

适用场景：吡啶甲酸铬、有机铬螯合物，D50=1～10μm，医药 / 保健品 / 饲料高端原料，严控金属污染、禁止升温分解变色

- 原理：干燥净化压缩空气超音速对喷，物料自碰撞粉碎，无研磨介质，粉碎过程等温，温升极低，保护有机铬活性、不褪色

- 材质配置（有机铬必选）：粉碎腔、分级轮316L 不锈钢；高耐磨工况可配氧化锆陶瓷内衬，杜绝铁离子重金属污染

- 粒度：D50 1～20μm 可调，粒度分布窄，大颗粒控制好；分级轮变频精准控粒径

- 系统组成：螺杆密闭进料 → 流化床气流磨主机 → 涡轮分级 → 旋风收集 → 布袋 / PTFE 滤筒捕集 → 干燥除油空压机 + 冷干机；全系统负压密闭，粉尘不外溢

- 优点：低温、低污染、产品一致性好；适合高附加值有机铬

- 缺点：能耗偏高；原料必须干燥，水分建议＜1.5%，含水高易粘壁堵腔

- 产能参考：实验室小试 0.1～5kg/h；工业化量产 50～2000kg/h

适合：保健品级吡啶甲酸铬、需要严格控制重金属、细度 D50＜10μm 的工况

选型建议：绵阳九方（JFQ系列）

产能：0.1~10吨

设备特点：

☆成品粒度分布窄，且均匀，成品粒径在d97=1~74微米范围内任意调节。

☆可陶瓷内衬，完全杜绝磁性物质污染，磁性物质增量≤10ppm。

☆气流粉碎机粉碎过程，物料不会升温，温度处于≤10°C。尤其适合低熔性、热敏性及挥发性物料的粉碎。

☆流化床气流粉碎机因原理采用高速运动的物料自身碰撞粉碎，且特点主要集中在四个粉碎喷嘴汇聚的点上，粉碎过程不使用介质因此粉碎过程不会因磨损而受到金属或非金属杂质的污染。

☆系统负压作业，无粉尘污染，生产环境优良健康。

☆结构简单、无运动部件，容易拆装。

产品优势：低能耗、低故障、200~12500目可调、产量大、寿命2~5年、负压生产。

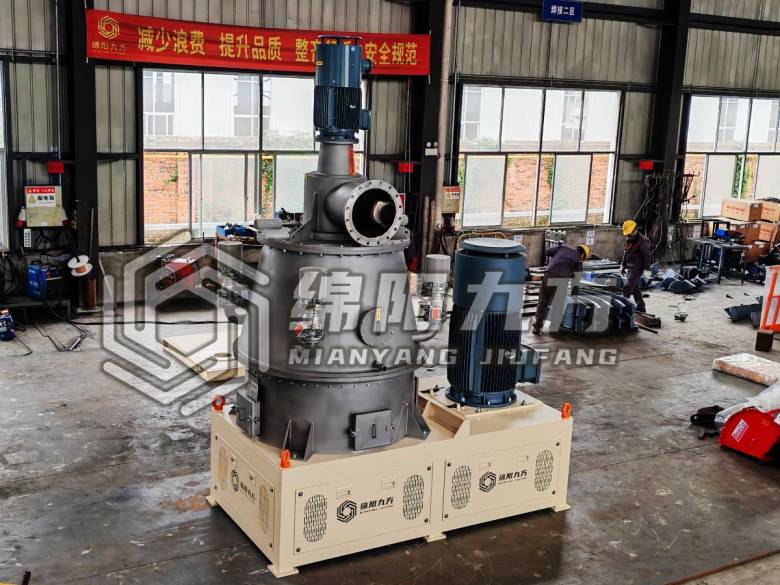

✅  次选：分级式冲击磨 / 超微机械粉碎机【中细粒度、大产能、成本优先】

适用场景：饲料级有机铬，D50 5～40μm，80～600 目；产量大，对极致窄分布要求不高，预算有限

- 原理：高速冲击 + 剪切 + 内置涡轮分级一体化，粗粉自动回打，连续生产

- 材质：主机腔体 304/316L，锤头、齿圈可碳化钨 / 陶瓷耐磨件，降低金属析出

- 粒度：D50 3～45μm，30～800 目可调

- 优点：单位产能能耗远低于气流磨，单机产量大，维护简单；可打散干燥后团聚有机铬结块

- 短板：转子高速摩擦有一定温升，不适合对热极敏感、极易变色的高纯有机铬；粒度分布宽于气流磨；高速件磨损存在微量金属析出风险

- 产能：200～3000kg/h

适合：饲料添加剂有机铬，粗中细粉碎，量产低成本方案

选型建议：绵阳九方（JFC系列）

产能：1~30吨

设备特点：

☆适用于莫氏硬度在5.0以下的软物体超细粉碎工艺。

☆产品细度d97=10~74um范围内可调。

☆粉碎室配有自动排渣装置，能自动排除物料中的难磨粒子和杂质。

☆对团聚物料具有打散、分散功能。

☆大流量的空气意味着冷却研磨，可用于热敏性物料加工，无沉积问题。

☆全封闭负压运行，无粉尘污染。

产品优势：低能耗、自动化运行、粉碎+分级一体、产量大、打散分散功能、负压生产。

工艺流程：均匀加料机→粉碎机主机→分级机主机→旋风收集器→脉冲除尘器→高压引风机。

进料粒度：≤5mm

 ✅  备选：扁平式气流磨（圆盘气流磨）【小批量、研发打样】

适合实验室、中试小批量有机铬，D50 2～15μm；结构简单，拆装清洗方便；缺点：同等压力下能耗高于流化床，大颗粒控制略差，工业化大产能一般不优先选。

选型建议：绵阳九方（JFYPQ系列）

粒度：超细粉碎D50＜1微米

设计压力：6.5~7kg/cm²

使用压力：6.5~11kg/cm²

处理量：0.5~1200kg/hr

进料粒度：100~300目

风量：1.5~41.3m³/min

耗用动力：15~255KW/hr

 ✅ 预破碎 / 打散前置设备（原料是大块结晶、结块料必须配）

1. 锤片粗碎机（304 不锈钢）：原料大块结晶，先粗碎至 2～5mm，保护后端超细主机；80 目以内粗粉成品也可单独用

2. 旋转式打散机：干燥后有机铬硬团聚体，只打散不深度粉碎，恢复一次粒径，不产生过多超细粉

 二、不推荐设备清单（有机铬慎用）

1. 普通球磨 / 行星球磨：研磨介质污染、温升高、批次差异大；仅实验室少量样品临时制样，不适合连续生产有机铬成品

2. 雷蒙磨（悬辊磨）：金属污染大、粒度分布宽，不适合有机铬精细粉体

3. 普通万能粉碎机（无内置分级）：只有筛网，粒度不可控，粉尘大，只能简单粗碎

 三、整套标准工艺流程（高纯吡啶甲酸铬）

原料 → 筛分检查 → 锤片粗碎（结块大块） → 螺杆密闭进料 → 流化床气流粉碎机（带涡轮分级） → 旋风收集（主成品） → 除尘器（细粉回收） → 在线氧含量监测（易氧化可选氮气保护） → 成品料仓、密闭包装

- 气源前置：空压机 + 冷冻干燥机 + 精密除油过滤器；压缩空气露点≤-40℃，防止水汽带入导致有机铬粘壁、潮解

- 防爆 / 氧化保护：有机铬如遇易氧化要求，整套系统切换惰性气体（氮气）闭路循环气流磨，在线氧监测，氧含量控制＜8%

 四、关键选型要点（有机铬特有要求）

1. 水分控制：原料水分＞2% 极易粘壁、堵分级轮，粉碎前必须干燥；干法粉碎前提：水分≤1.5%

2. 材质优先：食品 / 饲料 / 医药级316L 不锈钢；高纯产品内腔、分级轮、喷嘴选用氧化锆陶瓷内衬，避免铬以外重金属混入

3. 温度：吡啶甲酸铬受热易变色，优先等温气流磨；机械冲击磨需加冷却夹套，控制腔体内温升＜40℃

4. 粉尘安全：有机铬结晶粉体有粉尘爆炸风险，整套负压系统、泄爆、防静电接地，滤筒选防静电 PTFE

5. 清洗：GMP / 食品级需求，设备需要快拆结构，支持 CIP 清洗，无死角积料

五、快速选型对照

1.流化床气流磨

目标 D50：1～15μm

产能：0.1~10吨

污染风险：极低

温升：几乎无升温

推荐场景：高纯吡啶甲酸铬、保健品原料，优先推荐

2.分级冲击磨

目标 D50：5～40μm

产能：1~30吨

污染风险：中（耐磨件选型可控）

温升：中等

推荐场景：饲料级有机铬、大产能、预算有限

3.扁平气流磨

目标 D50：2～15μm

产能：0.1～100kg/h

污染风险：极低

温升：低

推荐场景：研发、小试打样

4.锤片粗碎机

目标 D50：80～200 目

产能：50～2000kg/h

污染风险：低

温升：低

推荐场景：前置预破碎、粗粉成品

 六、建议测试方案

1. 先送样做粉体试验：测水分、松装密度、热稳定性、团聚情况，做小试粉碎试验

2. 优先做流化床气流磨小试，检测：粒度分布、铬含量、色泽变化、重金属杂质

3. 对比冲击磨小试，评估产能、能耗、产品色度是否合格
