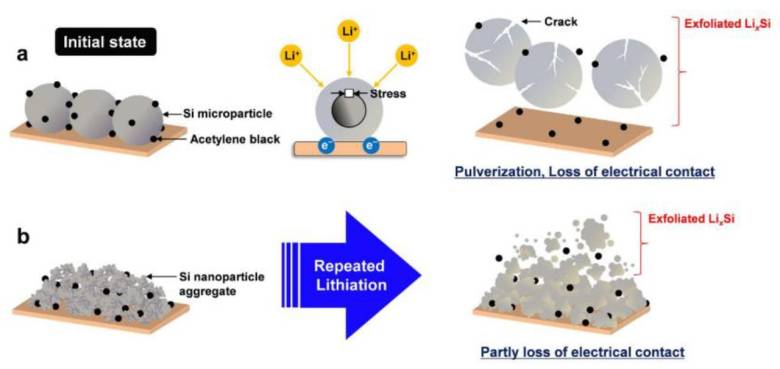

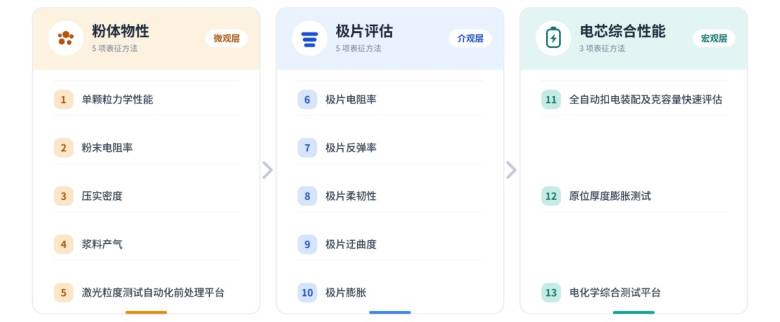

硅碳粉体的品质直接决定后续极片加工和电芯性能的上限。硅组分的高脆性和碳骨架的多孔结构，使硅碳材料在粉体阶段就表现出独特的力学与电学行为，从单颗粒抗压强度到浆料化学稳定性，每项指标都可能成为影响量产良率的"隐形门槛"。以下梳理五项粉体物性表征方法。

1、单颗粒力学性能

硅碳颗粒在辊压和循环中承受巨大机械应力，单颗粒抗压强度决定材料能否经受加工与长期充放电考验。采用微米级力-位移采集系统（如单颗粒力学性能测试系统，IEST SPFT2000），在光学显微镜辅助定位下对单个颗粒施加可控压力，输出应力-应变曲线和压溃力数据。实测表明，5.0μm球形硅碳颗粒平均压溃力达25.9 mN、抗压强度805.2 MPa，远高于同尺度不规则颗粒的7.8 mN和127.0 MPa，为研磨工艺优化和高强韧碳骨架筛选提供直接依据，从源头降低辊压破粒风险。

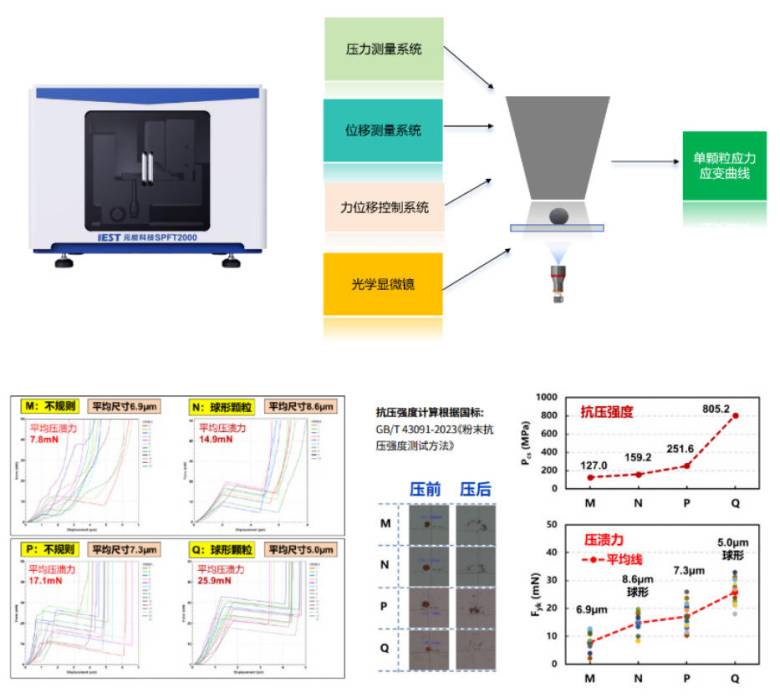

图3. 硅碳材料单颗粒力学性能表征方案

2、粉末电阻率

粉末电阻率衡量硅碳材料的电子传导能力，直接影响电芯内阻和倍率性能。通常采用四探针法在递增压力下测量粉体堆积态电导率，反映材料本征导电网络的构建水平。测试可开展三类分析：不同批次横向对比，服务来料检与出货检；电阻率随压强变化的纵向分析——硅碳粉体在低压段（0~50 MPa）电阻率下降极快、高压段趋于稳定，不同工艺样品差异显著；与压实密度的关联分析，综合评估导电性与压实性能的平衡，为极片压片工艺和电池内阻优化提供支撑。

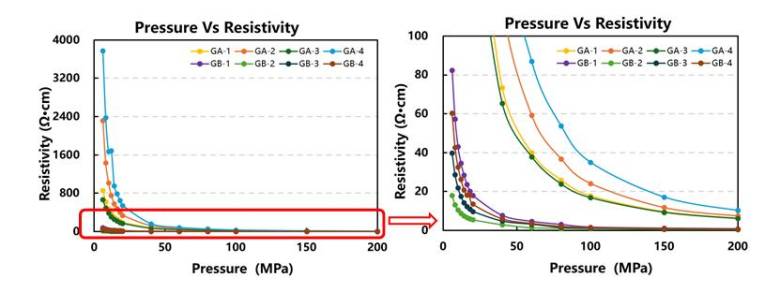

图4.不同批次硅碳粉末电阻率曲线图

3、压实密度

压实密度衡量单位体积可容纳的活性物质量，是评估电芯体积能量密度的核心指标。受碳骨架多孔性影响，硅碳材料压实密度一般在0.85~1.15 g/cm³，低于石墨，过低将严重制约体积能量密度，这是产业化共性挑战。通过粉末压实密度测试仪（IEST，PCD2000C）在递增压力下同步采集厚度变化与质量数据，绘制压力-压实密度曲线，可系统评估不同工艺样品的致密化行为。相同压力下不同配方呈明显分层，直接反映碳骨架孔隙结构与力学响应差异，为材料选型和辊压参数优化提供依据。

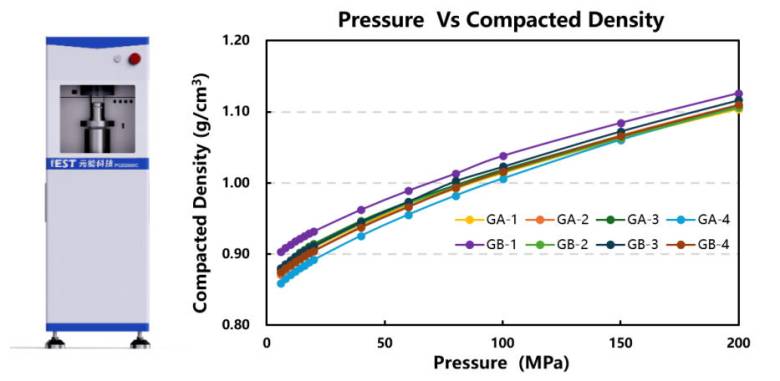

图5.硅碳材料压实密度表征方案

4、浆料产气

硅碳浆料在制浆、存储和充放电中可能因残余水分、粘结剂分解或电解液副反应产气，导致软包电芯鼓胀甚至失效，是产业化不容忽视的质量隐患。采用原位产气体积监控仪（IEST，GVM2200）软包产气测试设备，将封装好的模拟软包样品浸泡于独立温控恒温水浴，通过高精度位移传感器实时监测体积变化，定量记录产气体积随时间的动态演变。该方法可系统评估不同粘结剂体系、配方和存储条件下的产气速率与总量，为浆料配方优化和存储工艺制定提供数据支撑，预防电芯长期鼓胀失效。

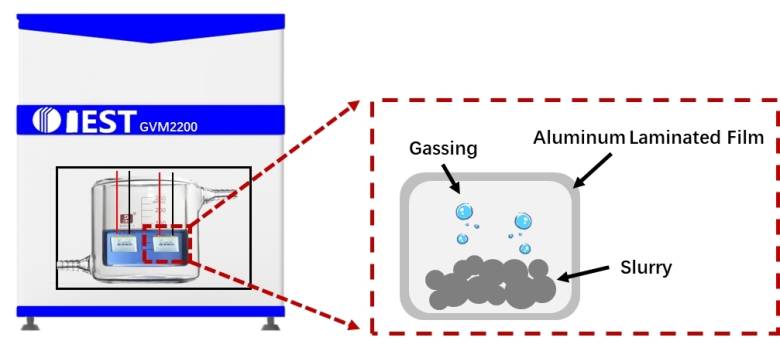

图6.硅碳浆料产气测试方案

5、激光粒度测试自动化前处理平台

粒度分布是入厂检验必测指标，直接影响浆料流变特性和涂布均匀性，但人工前处理的分散条件、超声时间不一致导致粒径数据重复性差。IEST，SPEM3000 全自动样品前处理平台配备四工位并行超声分散和自动清洗功能，从取样、注液、超声分散到进样测试全流程自动化，单样品测试周期约2分钟，四工位并行有效抵消单样品处理耗时。平台统一分散功率、超声时间等关键条件，消除人为误差，显著提升数据重复性和批次可比性，适配大批量来料检测的高通量需求。

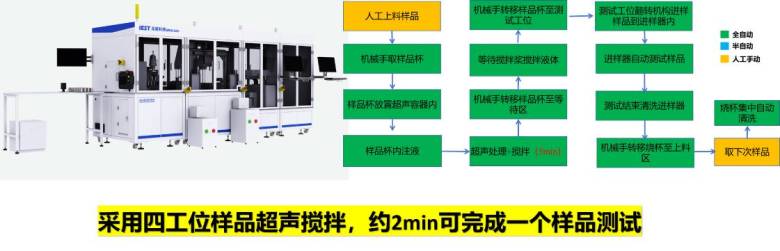

图7. 硅碳材料粒度前处理自动化方案
