TC4回收粉不好流？

泰贤用实测数据，探索整形与球化组合工艺

同样是TC4钛合金粉，颗粒形貌、粒度组成和表面状态不同，实际喂料表现也可能不同。回收粉能不能重新利用，不能只看材料牌号，还要看流动性、成分和目标粒级是否满足下一道工序的要求

针对TC4回收粉流动性改善需求，泰贤开展了机械整形试验，并提出“机械整形＋按需分级＋射频等离子球化”的候选组合路线

目前，机械整形阶段已有小试数据；整条组合路线能带来多大收益，仍需要同批料联合试验确认

01

一、硬度较高的TC4，整形效果用数据说话

TC4即Ti-6Al-4V钛合金。本次客户材料的特点是硬度较高，不能简单套用其他粉体的整形条件；投料量、转速、处理时间和温升，都需要结合实际样品逐步确定

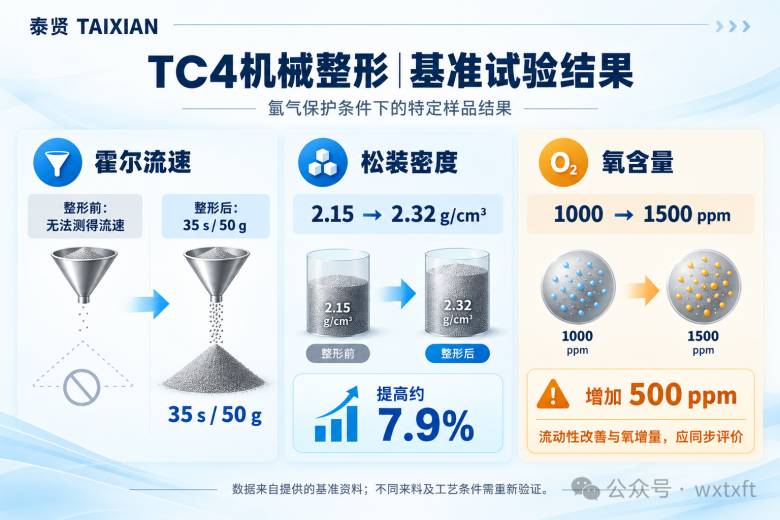

提供的氩气保护基准资料显示：

霍尔流速

整形前：无法测得流速

整形后：35 s / 50 g

松装密度

整形前：2.15 g/cm³

整形后：2.32 g/cm³

氧含量

整形前：1000 ppm

整形后：1500 ppm

松装密度提高约7.9%，粉末由无法测得霍尔流速，转变为可测得35 s / 50 g。这说明，对本次样品和处理条件，机械整形已经体现出改善流动性、提高松装密度的价值

但氧含量同时增加了500 ppm。因此，不能只展示流动性改善，而忽略材料成分变化。氧增量也提示，气氛控制、密闭转移以及处理前后的取样检测，需要继续优化和验证

以上为提供资料中的基准结果；不同来料和工艺条件需重新验证。图内器皿和颗粒为示意，不是实测照片

02

二、机械整形与等离子球化，各自解决什么问题？

VSN机械整形通过高速转子与循环处理，使粉末反复受到冲击、摩擦和剪切等机械作用。它是在固态条件下探索颗粒形貌与表面状态调整，并不等同于熔融球化

本次已测得流动性和松装密度改善；具体是哪一种形貌变化带来的贡献，还应结合本批次显微图、粒度和细粉比例进行判断

射频等离子球化则通过高温使粉末熔融，在表面张力作用下成球，再冷却凝固。公开的TC4研究已经支持这一球化机制，但球化效果会受到喂料速率等条件影响。[1]

两者组合的思路，是先评估机械整形能否改善进入后续设备前的粉末状态，再通过等离子完成需要的熔融球化

这是一条有原理依据、值得联试的路线，但不是“机械整形后必然更省电、更高产”的结论

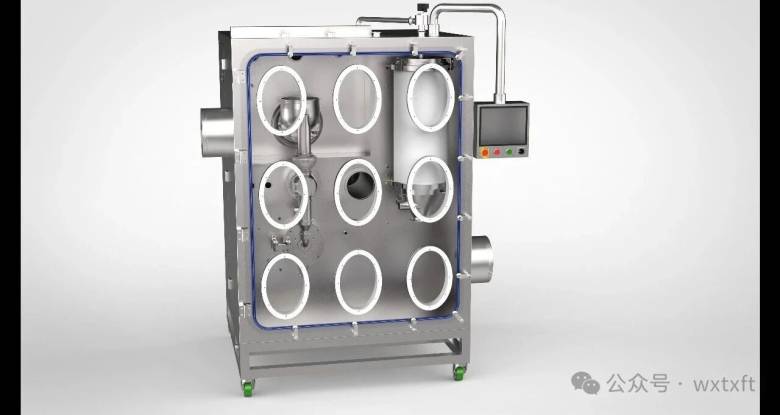

密闭隔离器：为整形环节提供受控操作空间

针对TC4粉末处理，VSN整形环节可结合密闭隔离器布置，将投料、取样和收料纳入受控操作空间，并与氩气保护、冷却控温及密闭转移方案配合。具体操作路径、气氛控制及密封性能，需按实际配置确认和验证

03

三、工艺不必一成不变，分级应围绕喂料和成品要求设置

候选流程为：

来料验收 → VSN机械整形 → 按需前分级 → 射频等离子球化 → 后处理与检验。

起点应是清洁、成分可追溯、脱氢状态明确的合格粉料，而不是未经处理的金属废屑。整形阶段采用氩气保护、冷却控温，过程转移也应控制与空气接触

前分级是否需要设置，取决于来料粒度和等离子喂料窗口；如果来料已满足要求，应评估省略该工序。球化后，也需根据细粉生成情况和最终规格决定后分级或去细粉措施

本次提供的另一组粒度资料中，D50由41.541 μm变为42.239 μm，变化约1.7%，D90仍约70 μm。若目标成品为15–53 μm，不能只凭D50判断符合要求，更不能据此计算目标粒级收率，需通过实际分级和称量验证

普通TC4回用方案不将功能包覆设为必选工序。只有存在明确功能化需求，且成分要求允许时，再单独评估VSH及包覆层的高温行为

如果机械整形后的粉末已经满足客户用途，也应评估是否确有必要增加等离子工序

04

四、组合方案有没有价值，最终看合格粉成本

下一步最有说服力的验证，是把同一批来料分成两组：

• 对照组：不经VSN整形，按相同前分级规则进入等离子球化

• 试验组：经VSN整形，按相同前分级规则进入等离子球化

两组使用相同的成品验收要求，比较稳定喂料表现、堵料次数、连续运行时间，以及最终的形貌、流动性、粒度、O/N/H和Al/V成分

随后，再在同等质量要求下比较合格产出和完整成本：机械整形、分级、等离子、后处理的电耗、气耗、人工、耗材及物料损失，都应计入

评价重点不是设备“吃进去多少粉”，而是单位时间实际得到多少合格粉，以及每公斤合格粉花了多少成本

尤其要注意，等离子球化不能被默认当作降氧工序。公开TC4研究显示，氧含量结果与粒级及后处理有关；形貌变圆，也不代表化学成分自动达标。[2]

05

五、从样品试验开始，把回收粉的利用价值做实

对于已有等离子生产线的客户，可以先开展VSN整形与现有设备的衔接试验；对于新建方案，可以按来料特点评估整形、分级、球化及后处理的组合配置

泰贤希望用具体的样品、可核对的数据和同批料对照，判断哪些环节值得增加，哪些环节可以简化

无锡泰贤粉体科技有限公司

欢迎围绕TC4回收粉、再生钛粉的流动性改善与后续球化需求，开展来料评估、样品试验和组合工艺验证

数据及技术参考

• 实测数据来自提供的《泰贤_再生钛粉整形与等离子球化组合方案》

• [1] 盛彦伟等，2012，TC4射频等离子研究

• [2] Nkhasi等，2023，Plasma spheroidisation and characterisation of commercial titanium grade 5 powder for use in metal additive manufacturing
