在AI算力持续突破、5G全域普及、高速光互联技术快速迭代的产业浪潮下，全球半导体先进封装产业迎来高速增长期。其中，高速光模块、SiP系统级封装凭借小型化、集成化、高性能的核心优势，已然成为半导体产业升级的核心赛道，广泛应用于云计算数据中心、5G基站、人工智能终端、高速通信设备等关键领域。不同于传统封装工艺，光模块与SiP系统级封装高度集成多颗功能芯片、光学传感器件及精密电子元器件，工艺精度要求达到微米级，这也对封装配套的功能性化工材料提出了极致严苛的品质要求。

荧光胶、导热凝胶是光通信与SiP封装不可或缺的核心功能性材料，其纯度、均匀度、致密性直接决定了封装器件的性能稳定性与使用寿命。这类胶体材料的容错率极低，内部残留的微小气泡、孔隙及杂质，都会成为产品失效的关键隐患，是制约高端封装产品良品率提升的核心瓶颈。在精密封装制程中，任何细微的工艺瑕疵，都可能导致终端设备通信故障、性能衰减，无法满足高速通信领域的标准化严苛要求。

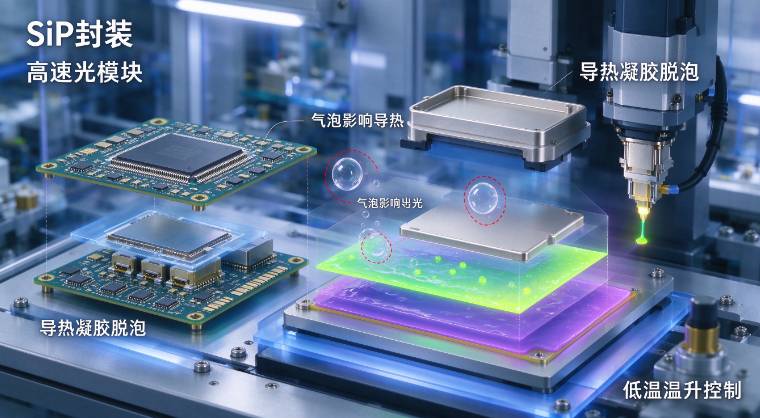

作为光模块封装的核心材料，荧光胶承担着光电转换、调控出光色温与光斑效果的关键作用，是保障光模块光学性能的基础。若胶体搅拌制程中残留亚微米级微气泡，光线传输时会出现散射、折射紊乱问题，直接引发器件出光色差明显、亮度衰减过快、光斑分布不均等缺陷。长期使用过程中，带有气泡瑕疵的封装器件会持续出现性能损耗，大幅缩短产品使用寿命，难以适配高端高速光模块的量产标准。

而在SiP多芯片集成封装场景中，导热凝胶的散热性能是芯片稳定运行的核心保障。多芯片高密度集成结构导致设备运行热集中度高、散热空间狭小，对导热凝胶的导热系数、贴合均匀度要求极高。由于空气是热的不良导体，凝胶内部微量气泡残留，会直接降低整体导热效率，造成芯片局部积热、工作温度飙升，进而引发设备高温降频、运行卡顿，长期高温工况下还会加速元器件老化，最终导致器件失效报废。

目前行业主流封装功能性胶体多为有机硅、改性环氧体系，具备极强的热敏特性，对搅拌温度、搅拌力度、脱泡精度有着多重严苛要求。这类材料在搅拌混料过程中对温度极为敏感，作业温升过高会导致胶体提前固化凝胶，彻底丧失使用性能，造成物料批量报废。传统搅拌脱泡工艺始终难以兼顾分散均匀、深度脱泡、恒温控温三大核心需求，工艺短板凸显。人工搅拌、普通机械搅拌不仅脱泡不彻底，无法清除微米级微气泡，搅拌过程的机械剪切力还会破坏荧光粉、氮化硼、氧化铝等功能性填料的微观结构，导致材料核心性能衰减，严重影响封装产品品质与一致性。

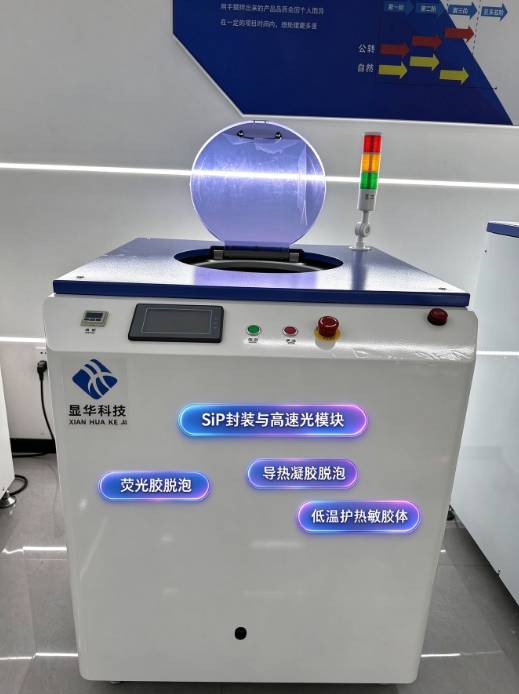

针对光模块、SiP先进封装的专属工艺痛点，显华科技精准布局先进封装材料制程领域，自主研发真空脱泡搅拌机，打造适配热敏性胶体的低温、高效、高精度混脱一体化解决方案，彻底解决传统工艺的诸多弊端。设备采用行业先进的行星公自转非接触搅拌模式，搅拌运行过程柔和稳定，无剧烈机械撞击与剪切破坏，能够完整保留各类功能性填料的微观形貌与核心性能，确保胶体配料分散均匀、性能稳定。

在脱泡与温控方面，设备搭载密闭式真空腔体，可实现-100kPa极限真空度作业，搭配智能恒温控制系统，能够在低温稳定环境下同步完成胶体均匀分散与深度脱泡处理，仅需3-5分钟即可彻底清除胶体内部亚微米级微气泡。加工成型的胶体均匀通透、无孔隙、无杂质，从源头杜绝气泡引发的光学缺陷与散热失效问题，同时精准控制作业温升，完美适配各类热敏性胶体的生产需求，大幅降低物料报废率，节约企业生产成本。

同时，显华真空脱泡搅拌机形成了全场景机型矩阵，全面覆盖企业研发、打样、量产全流程需求。小型台式机型适配企业研发阶段的新品配方调试、小批量小样打样，助力企业快速迭代产品配方、缩短研发周期；30L、50L大容量工业机型可满足规模化量产需求，设备运行稳定、批次一致性强，能够持续保障大批量产品的高品质输出。相较于传统进口同类设备，显华设备具备高性价比、短交付周期、本地化极速售后的核心优势，还可根据企业物料特性、工艺需求提供专属定制化工艺调试服务，适配不同企业的个性化生产需求。

当前，高速光通信、SiP先进封装产业产能持续扩张，行业竞争逐步聚焦于精细化工艺与高品质产品的比拼。胶体搅拌脱泡作为封装制程的关键环节，其工艺精度直接决定产品核心品质，成为企业突破产能瓶颈、提升市场核心竞争力的重要抓手。未来，显华将持续深耕先进封装材料制程领域，持续优化设备性能与工艺方案，以高精度、高效率、高稳定性的智能搅拌脱泡设备，助力半导体先进封装产业提质增效、高质量发展。
