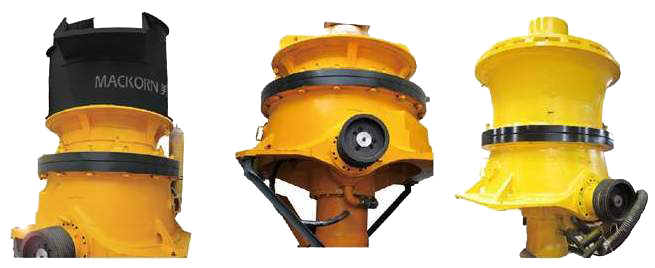

NS与NH系列高速圆锥破碎机

NS与NH系列

直接联系

上海美矿机械有限公司

上海

产品规格型号

参考报价：

面议

品牌：

美矿

型号：

NS与NH系列

关注度：

3347

范围（量程或细度）：

应用行业：

适用于第二与第三阶段的破碎机引进了先进的科技原理。

产品介绍

　　NS与NH系列的高速圆锥破碎机是热别为了您身为采石场场主或经理需要所研发的。结合实际验证的的破碎概念与瑞典顾问的专业知识，这款适用于第二与第三阶段的破碎机引进了先进的科技原理。针对您所渴望的高素质性能和可靠性，这款NS和NH系列的高速圆锥破碎机将能帮助您的石场达到您一直希望却至今却未能达到的期望。
NS和NH系列的高速圆锥破碎机的体型同规格产品虽然比市场上的破碎机小，也相对较轻，可他却能提供高水平的破碎生产。将这款破碎机加上高品质及耐用的原装零配件，他们将能满足现代化采石和破碎的苛刻需求。

NS and NH series high-speed cone crusher is developed especially for your needs as the owner or manager of drilling mineral. According to the proven crushing concepts and professional knowledge from the Swedish consultants, the series introduce the latest technological theory applicable to the crushers at stage II and III. Focus on the high-performance and reliablility you desire, the NS and NH series high-speed cone crushers can help your drilling mineral meet the expectations you are always hoping but cannot reach so far.
Although the shape of NS and NH series high-speed cone crusher is smaller and lighter than that of the similar one in the current market, it can realize the crushing production at higher level. The series of crusher plus high quality and durable original spare parts can meet the strict requirement of modern drilling and crushing.

技术数据

NS型技术参数

型号 Model No	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	产能 Nominal capacity in t/h with crusher running at CSS mm
型号 Model No	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	16	19	22	25	29	32	35	38	41	44	51	54
NS2800	90	EC	240		80-90	85-100	90-130	100-180	105-195	115-165	120-170
NS2800	90	C	200	65-75	70-80	75-110	80-145	90-130	96-130
NS3800	150	EC	360			115-135	125-145	140-200	145-265	155-280	165-355	175-375	185-395	205-295	215-245
NS3800	150	C	300		100-115	110-155	115-165	125-230	135-290	145-310	150-330	160-345	170-305

型号 Model No	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	产能 Nominal capacity in t/h with crusher running at CSS mm
型号 Model No	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	25	29	32	35	41	44	51	54	60	64	70	76
NS4800	220	EC	450					298-446	313-563	349-524	365-456
NS4800	220	C	400			239-299	254-381	284-511	298-448	333
NS6800	315	EC	560			295-340	315-360	349	368-460	410-718	428-856	465-929	489-978	525-1050	562-983
NS6800	315	C	500					336-420	353-618	394-788	411-823	446-892	469-822	504-631

NH型技术参数

	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	产能 Nominal capacity in t/h with crusher running at CSS mm
	功率(KW) Max motorsize		**进料粒度(mm) Max feedsize	4	6	8	10	13	16	19	22	25	32	38	44	51
NH2800	90	EC	130				45-55	50-100	55-105	60-115	60-120	65-130	75-145
		C	90				45-60	45-405	50-110	55-120	55-125	60-135	70-80
		M	64			35-50	40-85	40-90	45-90	50-70
		MF	48		35-40	40-75	40-80	45-80	45-60
		F	38	25-40	30-60	30-60	30-65	35-55	40-45
		EF	18	30-40 with 80% finer than 4.5-5.5mm
NH3800	150			4	6	8	10	13	16	19	22	25	32	38	44	51
		EC	190					70-125	75-170	80-185	85-196	90-210	105-240	115-240
		C	145				70-85	65-150	70-165	75-175	80-185	85-200	100-225	110-170
		MC	115				55-65	60-160	65-175	70-185	75-200	80-210	96-165
		M	90			60-75	65-100	70-150	75-165	80-175	85-185	90-175	105-120
		MF	65			60-70	65-120	70-130	75-145	80-145	85-130	90-105
		F	50		50-90	50-95	55-100	60-110	65-120	70-120	70-110	75-90
		EF	26	70-90 with 80% finer than 5-5.6mm
NH4800	220			4	6	8	10	13	16	19	22	25	32	38	44	51
		EC	210						114-200	122-276	131-294	139-313	159-357	175-395	192-384
		C	170					101	109-218	117-292	125-312	133-332	151-378	167-335	183-229
		MC	140					97-122	105-262	113-282	120-301	128-320	146-328	161-242
		M	1058					117-187	126-278	136-298	145-318	154-339	176-281	194
		MF	80				114	124-227	134-245	144-263	153-281	163-299	186-248
		F	65			90-135	96-176	104-191	112-206	120-221	129-236	137-251	156-208
		EF	35	100-125 with 80% finer than 6-7.5mm
NH6800	315			4	6	8	10	13	16	19	22	25	32	38	44	51
		EC	300						177	190-338	203-436	216-464	246-547	272-605	298-662	328-511
		C	210						171-190	184-367	196-480	209-501	238-582	263-643	288-512	317-353
		MC	170						162-253	174-426	186-455	198-484	226-552	249-499	273-364
		M	130						197-295	211-440	226-470	240-500	274-502	302-403
		MF	100					192	207-369	22-396	273-423	252-450	287-451	318-363
		F	75					195-304	210-328	252-352	241-376	256-400	292-401	323
		EF	55					211-293	227-316	244-298	161-290
NH8800	600			4	6	8	10	13	16	19	22	25	32	38	44	51
		EC	460									480-640	547-1277	605-1411	662-1546	730-1702
		C	340									540-772	616-1232	681-1362	746-1492	821-1643
		MC	250								541	576-864	657-1321	726-1361	795-1490	876-1642
		M	180								552-613	587-1043	669-1189	739-1314	810-1440	892-1586
		MF	120							514	549-933	584-993	666-1132	736-1251	806-1370	888-1420
		F	80						531	570-832	609-888	648-945	739-985	816-885
		EF	50				364-420	395-532	426-574	458-616	489-658	520-700	593-798	655-882	718-883	790

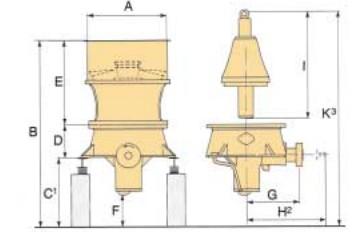

外形尺寸 OUTLINE SIZE

Dim.	S2800	S3800	S4800	S6800
A	Ф1420	Ф1770	Ф2150	Ф2800
B	2900	3490	4080	5100
C¹	1020	1130	1300	1600
D	540	660	750	860
E	1340	1710	2030	2640
F	400	420	450	630
G	840	1060	1280	1500
H²	1270	1680	1840	2160
I	1700	2050	2420	2930
K³	3370	3930	4600	5360

型号 Model	S2800	S3800	S4800	S6800
**维修重量(Kg) Heaviest lift during maintenance	2300	5100	8100	16500
设备总重量(Kg) Total weight	6800	1200	19300	36500

Dim.	H2800	H3800	H4800	H6800	H8800
A	Ф980	Ф1360	Ф1540	Ф1950	Ф2750
B	2560	2990	3410	4220	5820
C¹	1020	1130	1300	1600	2330
D	540	660	750	860	1190
E	1000	1210	1370	1760	2300
F	400	420	450	630	580
G	840	1060	1280	1500	1960
H²	1270	1680	1840	2160	3100
I	1430	1690	1990	2340	3480
K³	3000	3570	4100	4840	7200

型号 Model	H2800	H3800	H4800	H6800	H8800
**维修重量(Kg) Heaviest lift during maintenance	1400	2900	4700	7300	2200
设备总重量(Kg) Total weight	5300	9200	14300	23500	70000

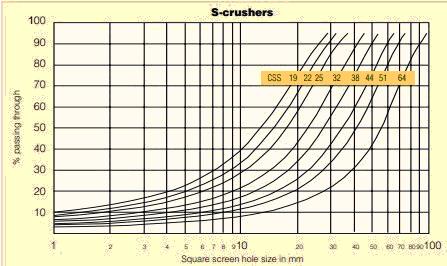

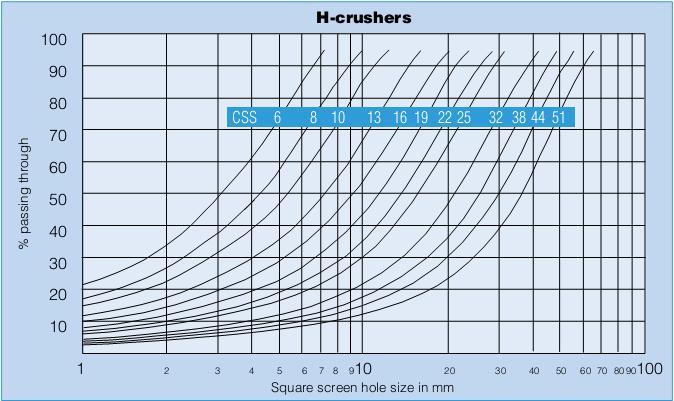

出料曲线 PRODUCT CURVES
