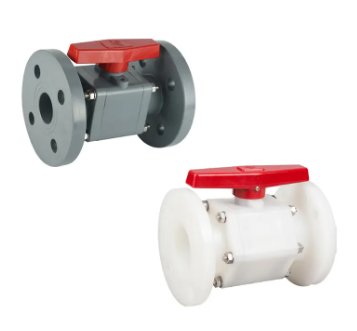

高强球阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
高强球阀
267
材质配件表
编号No. | 零部件 | 材料 |
1 | 法兰 | FRPP,PPH,CPVC,PVDF |
2 | 阀座密封 | EPDM/FPM+PTFE |
3 | 球 | FRPP,PPH,CPVC,PVDF |
4 | 阀体 | FRPP,PPH,CPVC,PVDF |
5 | 阀杆 | FRPP,PPH,CPVC,PVDF |
6 | 手柄 | ABS |
7 | 阀杆O型圈 | EPDM,FPM |
8 | 法兰O型圈 | EPDM,FPM |
9 | 螺柱螺母 | 钢，不锈钢 |
FRPP高强球阀仅DN80-DN150
产品尺寸表（mm）
DN | D1 | D | L | h | n | φ | 工作压力(Mpa) | ||||||
HG/DIN | ANSI | HG/DIN | ANSI | HG/DIN | ANSI | HG/DIN | ANSI | FRPP/PPH | UPVC/CPVC | PVDF | |||
25 | 115 | 85 | 79 | 172 | 172 | 16 | 4 | 4 | 14 | 16 | 1.0 | 1.6 | 1.6 |
32 | 135 | 100 | 89 | 175 | 175 | 16 | 4 | 4 | 18 | 16 | 1.0 | 1.6 | 1.6 |
40 | 145 | 110 | 98 | 182 | 182 | 18 | 4 | 4 | 18 | 16 | 1.0 | 1.6 | 1.6 |
50 | 160 | 125 | 121 | 189 | 189 | 18 | 4 | 4 | 18 | 19 | 1.0 | 1.6 | 1.6 |
65 | 180 | 145 | 140 | 218 | 218 | 20 | 4 | 4 | 18 | 19 | 1.0 | 1.0 | 1.0 |
80 | 195 | 160 | 152 | 244 | 244 | 20 | 8* | 4 | 18 | 19 | 1.0 | 1.0 | 1.0 |
100 | 215 | 180 | 190 | 297 | 297 | 23 | 8 | 8 | 18 | 19 | 1.0 | 1.0 | 1.0 |
125 | 245 | 210 | 216 | 390 | 390 | 24 | 8 | 8 | 18 | 22 | 0.8 | 1.0 | 1.0 |
150 | 280 | 240 | 241 | 390 | 390 | 24 | 8 | 8 | 22 | 22 | 0.8 | 1.0 | 1.0 |
