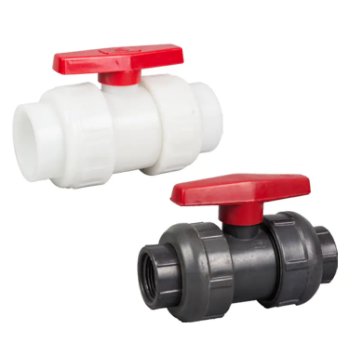

活接球阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
活接球阀
254
产品特点：
● 全流量设计，PN10， 适用于FRPP和PPH材料。
● 结构紧凑，安装轻便，高性价比。
● 安装前请关闭阀门。
● DN15-50采用橡胶垫而不是内塞，可以通过调节外螺帽来调节阀门]扭矩和密封。
● 已有的案例表明，工厂管道中的安装误差等因素，易导致活接螺帽受力过大，进而导致阀[ ]泄露甚至破损，因此不建议在DN50以上规格选用活接式连接结构的阀门。
材质配件表
编号No. | 零部件 | 材料 |
1 | 阀杆 | FRPP,PPH |
2 | 手柄 | ABS |
3 | 螺帽 | FRPP,PPH |
4 | 接头 | FRPP,PPH |
5 | 阀体 | FRPP,PPH |
6 | 球 | FRPP,PPH |
7 | 球密封 | PTFE |
8 | 内塞 | FRPP/PPH+EPDM |
9 | O型圈 | EPDM |
10 | O型圈 | EPDM |
11 | O型圈 | EPDM |
12 | 阀杆O型圈 | EPDM |
产品尺寸表（mm）
DN | L1 | d | L | P | 工作压力(Mpa) | |||||
承插接头 | 螺纹接头 | |||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | FRPP/PPH | ||||
15 | 61 | 20 | 22 | 21.3 | Rcl/2 | PT1/2 | NPT1/2 | 105 | 16 | 1.0 |
20 | 73 | 25 | 26 | 26.7 | Rc3/4 | PT3/4 | NPT3/4 | 125 | 20 | 1.0 |
25 | 80 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 138 | 23 | 1.0 |
32 | 89 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 150 | 28 | 1.0 |
40 | 101 | 50 | 48 | 48.3 | Rc1-1/2 | PT-1/2 | NPT-1/2 | 172 | 32 | 1.0 |
50 | 107 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 208 | 38 | 1.0 |
65 | 139 | 75 | 76 | 73 | Rc2-1/2 | PT2-1/2 | NPT2-1/2 | 235 | 42 | 0.6 |
80 | 155 | 90 | 89 | 88.9 | Rc3 | PT3 | NPT3 | 268 | 45 | 0.6 |
100 | 168 | 110 | 114 | 114.3 | Rc4 | PT4 | NPT4 | 302 | 60 | 0.6 |
