PN16、PN25 氟塑料衬里楔式闸阀

PN16、PN25

直接联系

南京恒安阀门制造有限公司

产品规格型号

参考报价：

面议

型号：

PN16、PN25

关注度：

2703

范围（量程或细度）：

产品介绍

材质：塑料

适用介质：腐蚀性介质

连接形式：法兰

公称通径：40-200（mm）

驱动方式：手动、法兰连接、明杆楔式

压力：常压

工作温度：常温

类型(通道位置)：二通式

用途：截止

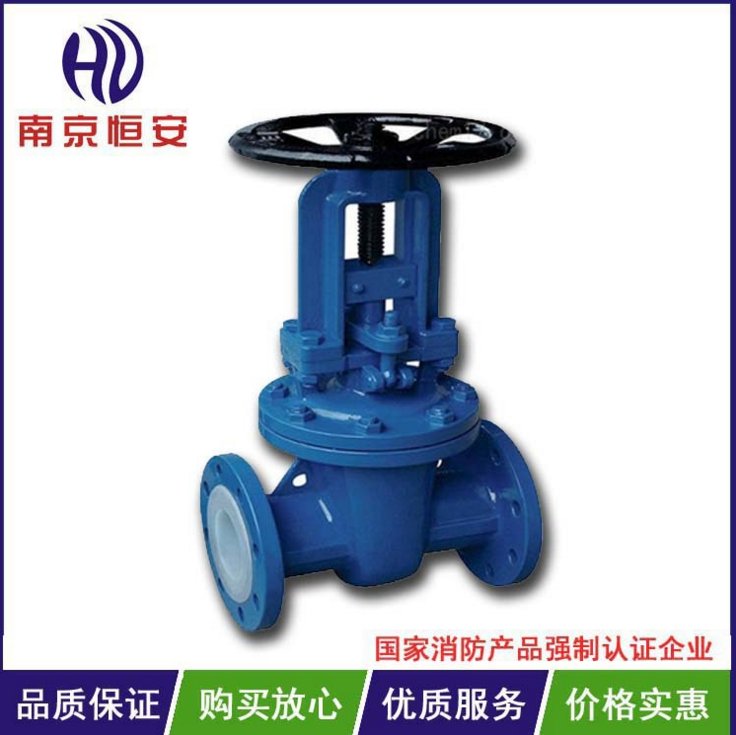

Z41F46型 PN16、PN25 氟塑料衬里楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。

产品性能参数

型号PN工作压力/MPa适用温度/℃适用介质

Z41F46型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数

Z41F46-16	16	1.6	≤150	腐蚀性介质
Z41F46-16C
Z41F46-25	25	2.5

产品零部件材料

型号材料阀体、阀盖闸板、阀杆阀杆螺母填料手轮

Z41F46型 PN16、PN25氟塑料衬里楔式闸阀零部件材料

Z41F46-16	灰铸铁衬氟塑料	碳素钢衬氟塑料	球墨铸铁或铝青铜	聚四氟乙烯	球墨铸铁
Z41F46-16C	铸钢
Z41F46-25

产品外形及结构尺寸

DNLDD1D2bz×ΦdHH1D0重量/kg

Z41F46型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）

40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

DNLDD1D2bz×ΦdHH1D0重量/kg

Z41F46型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）

40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165
