RVHX
直接联系
南京恒安阀门制造有限公司
面议
RVHX
2501
--
连接形式：法兰
主体材料：球墨铸铁
工作温度：0-80
适用介质：水、油、气等
公称通径：50-600（mm）
压力环境：1.0-2.5
用途：截止
密封形式：软密封型

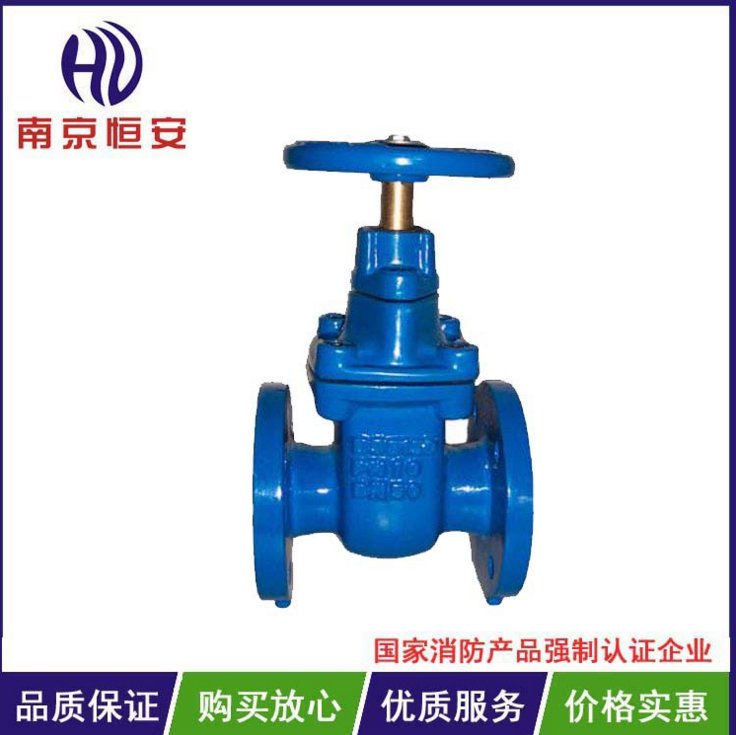

产品说明 【品名】：暗杆软密封闸阀 【型号】：Z45X-16Q 【材质】：QT450 球墨铸铁 【温度】：0~80 【压力】：1.0~2.5 【通经（mm）】：50~600 【适用介质】：水，油，气，等
RVHX暗杆弹性座封闸阀主要性能参数
|
压力等级 |
1.0MPa、1.6MPa、2.5MPa |
|
阀体耐压 |
1.5MPa、2.4MPa、3.75MPa |
|
密封试验 |
1.1MPa、1.76MPa、2.75MPa |
|
工作温度 |
0～PREFIX = ST180℃ |
|
适用介质 |
水、油、蒸气等 |
RVHX暗杆弹性座封闸阀主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
球墨铸铁 |
8 |
止推垫 |
锡青铜 |
|
2 |
闸板 |
球墨铸铁外覆EPDM |
9 |
轴套 |
锡青铜 |
|
3 |
螺栓 |
镀锌 |
10 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
11 |
轴盖 |
球墨铸铁 |
|
5 |
阀盖 |
球墨铸铁 |
12 |
防尘罩 |
NBR |
|
6 |
阀杆 |
不锈钢 |
13 |
手轮 |
铸铁 |
|
7 |
“O”形密封圈 |
NBR |
14 |
紧固螺母 |
镀锌 |
RVHX暗杆弹性座封闸阀主要尺寸及重量
|
型号 |
公称口径DNmm |
L |
D1 |
D |
Z-Φd |
H |
||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
|
RVC(H)X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
|||
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
|||
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
|||
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
|||
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
|||
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
||
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
|
暗杆弹性密封闸阀，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良，漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等管道线上作为调节和截止流装置。
