火花探测器：除尘管道粉尘防爆关键设备详解

一、火花探测器产品概述

火花探测器又称管道火花探测仪、火花探测熄灭系统，是粉尘涉爆企业除尘管道专用光电安防设备，主要用于气力输送、除尘风管内部，实时捕捉摩擦、碰撞、金属异物撞击产生的火花与炽热颗粒，在火花到达除尘器、料仓之前完成报警、熄灭、联动停机，从源头规避粉尘起火、爆炸风险。在木工、塑料打磨、饲料加工、锂电粉体、化工粉体等易燃易爆粉尘工况，是落实粉尘防爆规范的核心防护装置，和隔爆阀、泄爆装置形成完整的粉尘安全防护体系，做到源头防控、阻隔传播、泄压防护多重保障。整套设备一般由探测探头、控制主机、熄灭执行单元、声光报警模块组成，支持多路探头接入，可同时监测多条除尘管道，适配 DN150‑DN800 不同管径，非接触式探测，不干扰管道内部气流与物料输送，不影响原有除尘系统运行。

二、工作原理与核心结构

火花探测器主流采用红外 + 紫外双光谱复合探测技术，依靠高灵敏度光电感应芯片识别火花特有的光谱信号，区分普通照明、电焊弧光、环境强光等干扰光源，过滤无效信号，降低误报概率。当管道内出现火花，探头瞬间捕捉光信号转化为电信号传输至控制主机，主机算法判定为真实火花后，毫秒级输出指令，启动下游熄灭装置，高压水雾或者惰性气体快速形成全覆盖屏障熄灭火花；同时可联动声光报警、除尘风机停机、输送设备急停，阻止火花继续向后端传播，整套探测到执行响应速度可达 1ms 级别，满足高速风管工况要求。

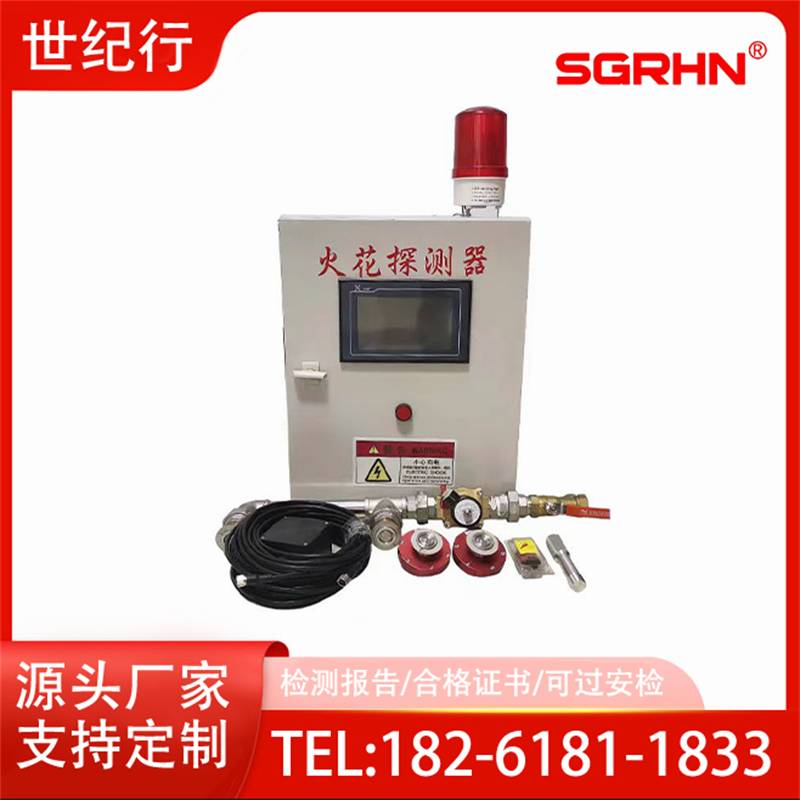

设备硬件主要分为四大模块。**是探测探头，外壳采用航空铝合金或者 304 不锈钢，防护等级 IP65‑IP67，具备粉尘防爆资质，适配潮湿、多粉尘车间环境，光学镜头为信号接收窗口，部分型号配备自动吹扫组件，防止粉尘堆积遮挡镜头造成探测失效。第二是智能控制主机，搭载信号处理芯片，自带故障自检功能，镜头污染、线路断线、水压不足都会主动报警提示，内置事件存储，记录报警时间、报警点位，方便企业复盘溯源，支持 RS485 通讯，可对接厂区物联网监控平台。第三为熄灭单元，包含电磁阀、雾化喷头，分为水喷淋灭火、氮气惰性气体灭火两种方案，食品、锂电等怕水物料工况优先选用惰性气体熄灭模式。第四是联动输出模块，干接点信号输出，可对接风机、关断阀、生产设备，实现多级联动处置。

三、主要技术参数以及行业应用场景

核心技术参数：探测光谱红外 IR + 紫外 UV 双光谱，响应时间≤1ms，探测视场角 90‑120°，供电 DC24V，工作温度‑20℃~+60℃，防爆等级 Ex tD A21，防护等级 IP65‑IP67，单主机支持多路探头扩展，适配管道风速 5‑28m/s。

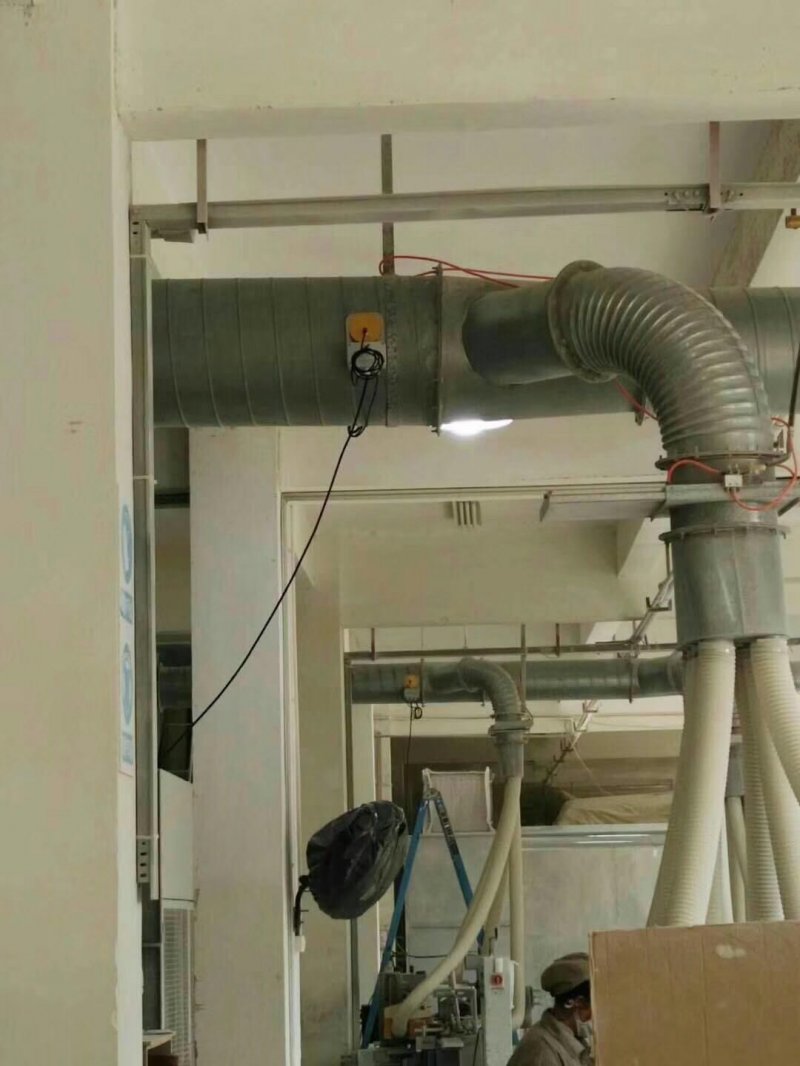

适用行业场景十分广泛。木材家具行业：砂光机、刨床除尘管道，木屑粉尘极易被火花引燃；塑料橡胶行业：打磨、粉碎除尘风管，塑料颗粒高温颗粒风险高；粮食饲料行业：筛分、提升机气力输送管道；新能源锂电行业：粉体粉碎、干燥尾气输送管线；化工、制药、金属抛光打磨等涉可燃粉尘生产企业均需要配置使用。安装要求探头布置在管道直管段，避开弯头、变径位置，熄灭喷头安装在探头下游 1‑3 米位置，大口径管道探头成对对装，消除探测盲区，保障全截面监测。

四、真实落地应用案例

浙江嘉善某木材加工企业，主营板材加工生产，车间多条砂光除尘管线，前期只配置除尘器泄爆装置，没有安装火花探测设备。一次生产过程中工件夹带金属异物进入砂光机，高速摩擦产生火花随木屑进入除尘管道，引燃除尘器内部堆积木屑，发生管道起火，所幸现场人员及时处置，没有造成人员伤亡，但除尘器滤袋、管道部件烧毁，直接经济损失数十万元，生产线停产整改 12 天。

事故完成整改之后，企业按照粉尘防爆规范，在砂光机出口各条除尘直管段加装火花探测熄灭系统，每条管道配置双光谱探测探头、高压水喷淋熄灭装置，配套控制主机，联动除尘风机联锁停机。设备投入运行之后，生产过程中多次捕捉到砂光工序产生的火花，系统均快速响应，触发喷淋熄灭火花，系统日志统计，生产高峰期单条管道每日会触发数次火花处置动作，有效阻止火花向后端除尘器传递。投入使用一年期间，没有再发生管道、除尘器起火事件，规避火灾爆炸风险，顺利通过安监部门粉尘防爆检查，保障生产线稳定运行，减少停工损失。该案例也体现出火花探测器属于前置防护设备，和泄爆、隔爆产品互相补充，不能互相替代，只有整套防护完整落地，才可以全面抵御粉尘爆炸风险。

五、选型安装与日常维护要点

企业选型火花探测器，不能只看探测距离，重点关注是否具备双光谱探测、防爆合格证书、自检报警功能，确认响应速度可以匹配现场管道风速；怕水物料工况不要选用水喷淋熄灭方案，更换惰性气体灭火配置；旧除尘系统改造可以采用法兰短接安装，无需大规模改动原有管道结构。

日常维护方面，要定期清理探头光学镜片，高粉尘工况建议搭配自动吹扫装置，防止积灰漏报误报；每月开展模拟火花测试，校验整套系统探测、熄灭、联动功能是否正常；定期检查熄灭装置水压、气路，喷头避免堵塞；查看主机故障报警记录，发现故障及时处理，杜绝设备带病运行，避免探测器沦为摆设。

六、总结

伴随着国内粉尘防爆安全管理持续加强，火花探测器已经成为粉尘涉爆企业除尘系统不可缺少的安全装备。依靠毫秒级快速探测、自动熄灭、多设备联动能力，把风险处置在火花阶段，防止火灾爆炸事故发生，既守护人员设备安全，也帮助企业规避停产整改的损失。企业选型时优先选择具备完整资质、支持现场调试以及售后运维服务的厂家，做好规范安装与定期维护，才可以充分发挥设备安全防护价值。
